Signaalin parantaminen ylipäästösuodattimilla
2026-04-24 164

Ylipäästösuodattimet ovat elektroniikassa tärkeitä piirejä, jotka auttavat hallitsemaan signaalien käyttäytymistä niiden taajuuden perusteella.Niitä käytetään laajalti poistamaan ei-toivottua matalataajuista kohinaa samalla kun ne sallivat hyödyllisten korkeataajuisten signaalien kulkemisen.Tässä artikkelissa opit kuinka passiiviset ylipäästösuodattimet toimivat, miten taajuus vaikuttaa niiden suorituskykyyn ja kuinka lasketaan pääarvot, kuten rajataajuus.Se kattaa myös aiheita, kuten sovelluksia, suodatintyyppejä, signaalin käyttäytymistä ja kuinka korjata yleisiä ongelmia todellisissa piireissä.

Katalogi

Kuva 1. Ylipäästösuodattimen signaalinkäsittelyn visualisointi

Mikä on passiivinen ylipäästösuodatin ja miten se toimii?

A passiivinen ylipäästösuodatin on yksinkertainen piiri, joka päästää korkeataajuiset signaalit kulkemaan samalla vähentää matalataajuisia signaaleja.Sitä kutsutaan passiivinen koska se käyttää vain a vastus ja kondensaattori, ilman ulkoista virtaa.The kondensaattori näyttelee pääroolia: se estää matalataajuiset signaalit mutta mahdollistaa korkeataajuisten signaalien kulkevan enemmän helposti.Tyypillisessä RC-asetuksessa kondensaattori on sarjassa tulon ja vastus on kytketty maahan, jolloin lähtö otetaan vastuksen yli.Signaalin taajuuden kasvaessa kondensaattori tarjoaa vähemmän vastusta, joten enemmän signaalia näkyy ulostulossa.Kohta, jossa suodatin alkaa välittää signaaleja tehokkaasti, kutsutaan nimellä katkaisutaajuus:

Tämän taajuuden alapuolella signaalit heikkenevät, kun taas sen yläpuolella ne kulkevat läpi selkeämmin.Näitä suodattimia käytetään ääni- ja signaalipiireissä poistamaan matalataajuista kohinaa ja parantamaan signaalin laatua.

Yksinkertainen RC-ylipäästösuodatinpiiri

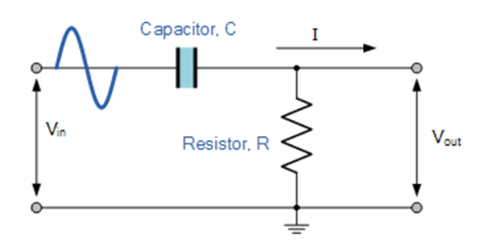

Kuva 2. Passiivisen RC-ylipäästösuodattimen piirikaavio

Kuinka taajuus vaikuttaa ylipäästösuodattimeen

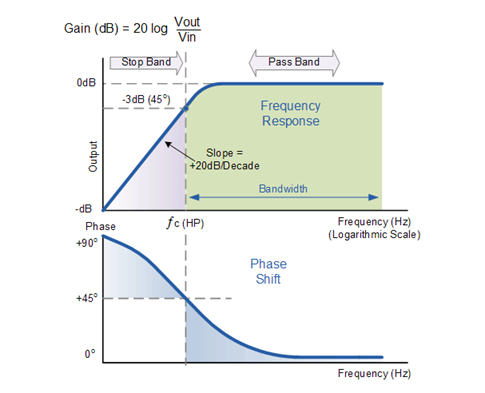

Kuva 3. Ensimmäisen asteen ylipäästösuodattimen taajuusvaste

Käyttäytyminen a ylipäästösuodatin riippuu tulosignaalin taajuus.Matalilla taajuuksilla kondensaattorilla on korkea reaktanssi, joten se rajoittaa signaalia ja vain pieni ulostulo näkyy.Taajuuden kasvaessa kondensaattorin reaktanssi pienenee, jolloin enemmän virtaa kulkee ja lähtöjännite kasvaa.

Tämä voidaan nähdä taajuusvaste (Bode plot), jossa tuotto nousee n +20 dB vuosikymmenessä (6 dB per oktaavi), kunnes se saavuttaa rajataajuuden.Tässä vaiheessa tulos on noin 70,7 % panoksesta (−3 dB), joka merkitsee siirtymää vaimennuksesta tehokkaaseen signaalin ohitukseen.Korkeammilla taajuuksilla suurin osa signaalista kulkee läpi minimaalisella häviöllä.

Suodatin vaikuttaa myös vaiheeseen.Lähtösignaali johtaa sisääntuloon noin vaihesiirrolla +45° rajataajuudella, ja se lähestyy 0° korkeammilla taajuuksilla.Teoriassa suodatin voi läpäistä erittäin korkeita taajuuksia, mutta todellisissa piireissä suorituskykyä rajoittavat käytetyt komponentit.

Mikä on katkaisutaajuus ja vaihesiirto

Rajataajuus määrittelee pisteen, jossa ylipäästösuodatin siirtyy vaimentavista signaaleista läpäiseviin signaaleihin.Tällä taajuudella lähtö on noin 70,7 % tulosta (−3 dB).Yksinkertaiselle RC-ylipäästösuodattimelle se lasketaan käyttämällä standardia RC-kaavaa.

Suodattimen vahvistus riippuu taajuudesta ja voidaan ilmaista seuraavasti:

jossa kapasitiivinen reaktanssi on:

Taajuuden kasvaessa Xc pienenee, jolloin ulostuloon pääsee enemmän signaalia.

Suodatin ottaa käyttöön myös vaihesiirron.Ylipäästösuodattimessa lähtösignaali johtaa sisääntuloon.Rajataajuudella vaihesiirto on noin +45° ja se lähestyy vähitellen 0° korkeammilla taajuuksilla.

Vaiheittainen ylipäästösuodattimen laskenta

Ylipäästösuodattimen rajataajuuden laskemiseksi tarvitset vastuksen ja kondensaattorin arvot.EsimerkiksiR = 240 kΩ ja C = 82 pF, katkaisutaajuus voidaan löytää käyttämällä:

Arvojen korvaaminen kaavaan antaa tulokseksi noin 8 087 Hz, joka voidaan pyöristää 8,09 kHz:iin (tai noin 8 kHz:iin).Tämä tarkoittaa, että tämän taajuuden yläpuolella olevat signaalit kulkevat helpommin läpi, kun taas matalataajuiset signaalit vähenevät.

Ylipäästösuodattimien sovellukset

Äänijärjestelmät - Käytetään poistamaan matalataajuinen kohina tai humina, mikä parantaa äänen selkeyttä kaiuttimissa ja vahvistimissa.

Mikrofonit - Auttaa vähentämään taustakohinaa, tuulen melua ja käsittelymelua tallennusjärjestelmissä.

Signaalinkäsittely - Poistaa matalataajuiset häiriöt ja puhdistaa signaalit ennen jatkokäsittelyä.

Viestintäjärjestelmät - Suodattaa pois ei-toivotun matalataajuisen kohinan signaalin lähetyksen laadun parantamiseksi.

Anturipiirit - Käytetään antureissa keskittymään nopeisiin muutoksiin tai korkeataajuisiin signaaleihin, kuten tärinä- tai liiketunnistukseen.

RF- ja elektroniikkapiirit - Estää DC-komponentit samalla kun AC-signaalit kulkevat, suojaten herkkiä komponentteja.

Virtalähteen suodatus - Poistaa matalataajuisen aaltoilun ja stabiloi signaalipolkuja.

Biolääketieteen signaalit - Suodattaa perusviivan poikkeaman EKG- tai EEG-signaaleissa korostaakseen tärkeitä muutoksia.

Kuvankäsittely - Korostaa reunoja ja hienoja yksityiskohtia poistamalla matalataajuisia komponentteja.

Instrumentointijärjestelmät - Parantaa mittaustarkkuutta eliminoimalla hitaan signaalin v ariat ionit.

Toisen asteen ylipäästösuodatin ja miksi sitä käytetään

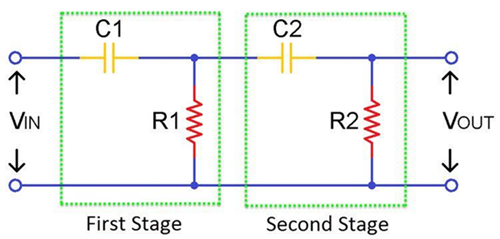

Kuva 4. Toisen asteen passiivinen ylipäästösuodatin

A toisen asteen ylipäästösuodatin on an paranneltu versio perusylipäästösuodatin, joka tarjoaa terävämmän ja tehokkaamman erottelun matala- ja korkeataajuisten signaalien välillä.Se muodostetaan tyypillisesti yhdistämällä kaksi ensimmäisen asteen suodatinvaihetta, mikä lisää suodatustehoa.

Verrattuna ensimmäisen asteen suodattimeen a toisen asteen mallissa on jyrkempi nousu -40 dB per vuosikymmen (12 dB per oktaavi).Tämä tarkoittaa, että se vähentää ei-toivottuja matalataajuisia signaaleja paljon nopeammin, joten se sopii paremmin sovelluksiin, jotka vaativat puhtaampaa signaalilähtöä.

Passiivinen RC-erotin

Passiivinen RC-differentiaattori on yksinkertainen ylipäästösuodinpiiri, joka tuottaa tulosignaalin muutosnopeuteen verrannollisen lähdön.Se käyttää vain vastusta ja kondensaattoria, joten se on perus- ja edullinen malli.Toisin kuin yleisessä suodatuksessa käytetyt tavanomaiset ylipäästösuodattimet, erotinta käytetään erityisesti korostamaan signaalin nopeita muutoksia, kuten reunoja tai piikkejä.

Kuinka RC-erotuspiiri toimii

RC-differentiaattorissa kondensaattori on kytketty sarjaan tulosignaalin kanssa ja vastus on kytketty maahan, lähtö viedään vastuksen yli.Kun tulosignaali muuttuu nopeasti, kondensaattori antaa lyhyen virran kulkea, mikä tuottaa terävän jännitteen vastuksen yli.Jos tulosignaali on vakio tai muuttuu hitaasti, virtaa on hyvin vähän, mikä johtaa erittäin pieneen ulostuloon.

Oikeaa eriyttämistä varten piiri on suunniteltu siten, että aikavakio (RC) on paljon pienempi kuin signaalijakso.Tämä ehto sallii lähdön seurata tarkasti tuloaaltomuodon derivaatta:

Ylipäästösuodatin vs alipäästösuodatin

Korkea passi ja alipäästösuodattimet ovat peruspiirejä käytetään ohjaamaan signaalien kulkemista niiden taajuuden perusteella.Suurin ero on siinä, kuinka he käsittelevät matalia ja korkeita taajuuksia.

Ylipäästösuodatin sallii korkeataajuisten signaalien kulkemisen ja vähentää matalataajuisia signaaleja.Sitä vastoin alipäästösuodatin sallii matalataajuisten signaalien kulkemisen ja vähentää korkeataajuisia signaaleja.Tämä tekee niistä hyödyllisiä eri tarkoituksiin sovelluksesta riippuen.

Ominaisuus	Korkea Läpäise suodatin	Matala Läpäise suodatin
Toiminto	Kulkee korkealta taajuuksia	Menee matalalta taajuuksia
Lohkot	Matalataajuiset signaalit	Korkea taajuus signaaleja
Kondensaattorin käyttäytyminen	Estää matalan taajuuden, kulkee korkealta	Läpäisee matalan taajuuden, lohkot korkealla
Lähtö matalalla Taajuus	Erittäin matala	Korkea
Lähtö korkealla Taajuus	Korkea	Erittäin matala
Yhteinen käyttö	Poista melu, havaitse muutoksia	Tasaiset signaalit, vähentää melua

Oikean ylipäästösuodattimen valitseminen piirillesi

Tunnista signaalin alue - Määritä hyödylliset signaalitaajuudet, jotka haluat säilyttää, ja matalataajuinen kohina, jonka haluat poistaa.

Aseta katkaisupiste - Aseta katkaisuraja juuri alimman hyödyllisen signaalin alapuolelle, jotta tärkeät signaalit menevät ohi, kun taas ei-toivotut signaalit vähenevät.

Valitse suodatinjärjestys:

Ensiluokkainen → yksinkertainen ja sopii perussuodatukseen

Toisen asteen → parempi tehokkaampaan suodatukseen ja terävämpään signaalin erotteluun

Päätä passiivisen ja aktiivisen välillä:

Passiivinen suodatin → yksinkertainen, ei tehoa, mutta saattaa heikentää signaalin voimakkuutta

Aktiivinen suodatin → käyttää operaatiovahvistinta, antaa vahvistuksen ja tarjoaa paremman ohjauksen

Harkitse komponenttien arvoja - Valitse sopivat vastuksen ja kondensaattorin arvot, jotka vastaavat tavoitetaajuusaluettasi.

Tarkista todelliset tekijät - Ota huomioon komponenttien toleranssi, kohina ja signaalitaso vakaan suorituskyvyn varmistamiseksi.

Yhdistä sovellus - Valitse suodatin sen mukaan, missä sitä käytetään, kuten äänijärjestelmät, anturit tai tietoliikennepiirit.

Miten signaalin laatu ja vaihesiirto vaikuttavat signaalin ulostuloon

Signaalin laatu Ylipäästösuodattimessa vaikuttaa suoraan se, miten piiri käsittelee eri taajuuksia. Matalataajuiset komponentit, mukaan lukien ei-toivotut kohinat, kuten humina tai ajautuminen, vähenevät, mikä auttaa tuottamaan puhtaamman lähtösignaalin.Samaan aikaan korkeataajuisia signaaleja läpäisevät tehokkaammin minimaalisilla häviöillä.Raja-alueen lähellä signaalin amplitudi on kuitenkin osittain pienentynyt, mikä voi hieman heikentää lähtöä, jos suodatinta ei ole suunniteltu oikein.

Yhdessä muutosten kanssa amplitudi, ylipäästösuodatin ottaa käyttöön myös vaihesiirron, mikä tarkoittaa, että lähtösignaali ei esiinny täsmälleen samaan aikaan kuin tulo.Lähtö johtaa tyypillisesti tulosignaalia, jolloin vaihe-ero on suurempi matalilla taajuuksilla ja pienenee vähitellen taajuuden kasvaessa.Korkeammilla taajuuksilla lähtö tulee paremmin kohdakkain tulon kanssa.Näitä vaikutuksia tarvitaan todellisissa sovelluksissa, koska molemmat signaalin laatu ja ajoitus voi vaikuttaa suorituskykyyn audiojärjestelmissä, viestintäpiireissä ja mittausjärjestelmissä.

Kohinan tai signaalin menetyksen korjaaminen ylipäästöpiireissä

Tarkista katkaisuasetus - Jos raja on liian korkea, hyödyllinen signaali vaimenee.Laske sitä, jotta haluamasi taajuudet kulkevat selvästi.

Käytä oikeita komponenttiarvoja ja laadukkaita osia - Valitse tarkat vastus- ja kondensaattoriarvot ja käytä matalatoleranssisia, vakaita komponentteja (esim. kalvokondensaattoreita) v ariat-ionien ja kohinan vähentämiseksi.

Paranna maadoitusta ja asettelua - Pidä maadoitusreitit lyhyinä ja puhtaina, vältä maadoitussilmukoita ja sijoita komponentit lähelle toisiaan häiriöiden vähentämiseksi.

Minimoi loisvaikutukset - Pitkät johdot ja huono piirilevyasettelu lisäävät ei-toivottua vastusta ja kapasitanssia.Käytä lyhyitä jälkiä ja oikeaa reititystä.

Lisää puskurointi (tarvittaessa) - Käytä puskuri- tai operaatiovahvistinastetta kuormituksen estämiseksi, varsinkin kun seuraava vaihe kuluttaa virtaa ja heikentää signaalia.

Suoja ulkoiselta melulta - Käytä suojausta, kierrettyjä johtoja tai asianmukaista koteloa sähkömagneettisten häiriöiden (EMI) vähentämiseksi.

Tarkista signaalilähde ja kuormitusimpedanssi - Epäsovitus voi aiheuttaa signaalin menetyksen.Varmista, että lähde ja kuorma ovat yhteensopivia suodattimen rakenteen kanssa.

Käytä asianmukaista virtalähteen suodatusta (aktiivisille suodattimille) - Virtalähteen kohina voi vaikuttaa lähtöön.Lisää erotuskondensaattorit, jos käytät operaatiovahvistimia.

Johtopäätös

Ylipäästösuotimilla on suuri rooli signaalin laadun parantamisessa vähentämällä ei-toivottuja matalataajuisia komponentteja ja mahdollistamalla hyödyllisten signaalien kulkemisen.Näitä suodattimia käytetään laajasti monissa elektronisissa järjestelmissä perus-RC-piireistä kehittyneempiin toisen asteen malleihin ja erottimiin.Ymmärtämällä, kuinka ne toimivat, kuinka valita oikea rakenne ja kuinka korjata yleisiä ongelmia, voit käyttää ylipäästösuodattimia tehokkaasti piireissäsi ja saavuttaa paremman suorituskyvyn sovelluksissasi.
