ASIC vs FPGA: Kumpi sinun pitäisi valita?
2026-04-24 248

ASIC:t ja FPGA:t ovat laajalti käytettyjä sirutekniikoita nykyaikaisessa elektroniikassa, ja jokainen on suunniteltu erilaisiin tarpeisiin.ASIC:t keskittyvät kiinteään, nopeaan suorituskykyyn, kun taas FPGA:t mahdollistavat muutokset ja päivitykset valmistuksen jälkeen.Tässä artikkelissa keskustellaan yleisnäkemyksestä ASIC:sta ja FPGA:sta, mukaan lukien niiden perusasiat, niiden toiminta, arkkitehtuuri, kehitysprosessi, edut ja rajoitukset, tyypit, sovellukset, vertailu ja kuinka valita niiden välillä.

Katalogi

ASIC:n ja FPGA:n perusteiden ymmärtäminen

An Sovelluskohtainen integroitu piiri (ASIC) on räätälöity siru, joka on luotu suorittamaan tietty toiminto.Toisin kuin yleiskäyttöiset prosessorit, ASIC on rakennettu yhdelle sovellukselle, mikä mahdollistaa suuren nopeuden ja alhaisen virrankulutuksen.ASIC:t korjataan valmistuksen jälkeen, eli niiden toimintoja ei voi muuttaa, mikä mahdollistaa optimaalisen suorituskyvyn määritetylle tehtävälle.

A Field-Programmable Gate Array (FPGA) on ohjelmoitava siru, joka voidaan konfiguroida valmistuksen jälkeen.Toisin kuin ASIC:t, FPGA mahdollistaa laitteiston toimintojen muokkaamisen tarpeen mukaan, mikä tekee siitä sopivan järjestelmiin, jotka saattavat vaatia päivityksiä tai suunnittelumuutoksia ajan myötä.

Kuinka ASIC ja FPGA toimivat

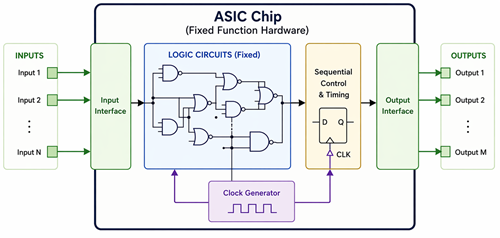

Kuva 2. Kuinka ASIC käsittelee signaaleja käyttämällä kiinteää laitteistologiikkaa

Kuinka ASICit toimivat

ASIC:t suorittavat kiinteän toiminnon suoraan laitteistossa.Tulosignaalit käsitellään tiettyä tehtävää varten suunniteltujen logiikkapiirien kautta.Sekvenssiohjaus hallitsee ajoitusta, ja järjestelmä tuottaa tarvittavan lähdön.

Koska toiminto on sisäänrakennettu laitteistoon, ASIC:t saavuttavat suuren nopeuden ja tehokkaan toiminnan.

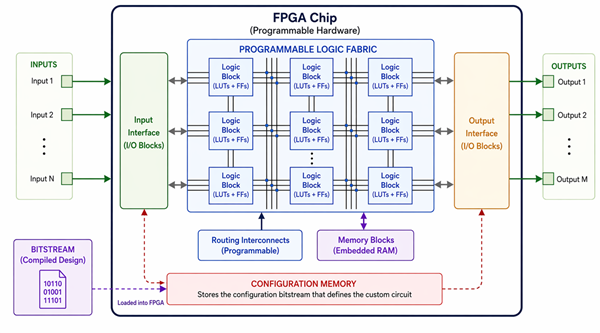

Kuva 3. Kuinka FPGA käsittelee signaaleja ohjelmoitavan logiikan avulla

Kuinka FPGA:t toimivat

FPGA:t käyttävät ohjelmoitavaa laitteistoa mukautettujen piirien luomiseen.Ne sisältävät logiikkalohkot, reititysliitännät, muistin ja tulo/lähtöliitännät.

Suunnitelmat kirjoitetaan laitteiston kuvauskielillä ja ladataan bittivirtana, jolloin laite voidaan ohjelmoida uudelleen tarvittaessa.

Arkkitehtoniset keskeiset erot

ASIC-arkkitehtuuri

• Mukautettu transistoritason suunnittelu - Tarjoaa tarkan laitteiston ohjauksen optimoidun suorituskyvyn saavuttamiseksi.

• Optimoitu tiettyihin tehtäviin - Tarkennettu suunnittelu parantaa nopeutta ja vähentää ylimääräistä monimutkaisuutta.

• Korkea hyötysuhde - Vain vaaditut komponentit on otettu käyttöön, mikä minimoi tehon ja alueen käytön.

FPGA-arkkitehtuuri

• Ohjelmoitavat logiikkalohkot - Mahdollistaa piirien luomisen ja muokkaamisen valmistuksen jälkeen.

• Uudelleenkonfiguroitava reititys - Mahdollistaa liitäntöjen säätämisen erilaisiin malleihin.

• Korkea sopeutumiskyky - Laitteisto voidaan päivittää luomatta uutta sirua.

ASIC- ja FPGA-kehitysprosessi

ASIC-kehitysvaiheet

ASIC-suunnitteluprosessi muuntaa konseptin fyysiseksi siruksi jäsennellyn työnkulun avulla.

1. Järjestelmän erittely: Määrittää toiminnallisuuden ja rajoitukset.

2. Arkkitehtuuri ja RTL-suunnittelu: Kuvaa järjestelmän toimintaa laitteistokielillä.

3. Varmistus: Varmistaa, että suunnittelu toimii oikein.

4. Synteesi ja optimointi: Muuntaa suunnittelun laitteistoesitykseen.

5. Design for Testability (DFT): Lisää testausominaisuuksia.

6. Fyysinen suunnittelu: Mappaa komponentit piille.

7. Tape-Out: Lopullinen suunnittelu lähetetään valmistettaviksi.

8.Valmistus ja pakkaus: Chip valmistetaan.

9. Testaus ja validointi: Vahvistaa suorituskyvyn.

FPGA-kehitysvaiheet

FPGA-suunnitteluvirta on nopeampi, koska se ei vaadi valmistusta.

1. Järjestelmän tiedot: Määrittää vaatimukset.

2. Design Entry (HDL): Kuvaa laitteiston käyttäytymistä.

3. Simulointi ja todentaminen: Testaa suunnittelua.

4. Synteesi: Muuntaa laitteistotason muotoon.

5. Rajoitukset ja ajoitusasetukset: Määrittää rajat.

6. Paikka ja reitti: Määrittää ja yhdistää komponentteja.

7. Ajoitusanalyysi: Varmistaa, että vaatimukset täyttyvät.

8. Bittivirran luominen: Luo määritystiedoston.

9. Laitteistotestaus: Vahvistaa suunnittelun.

Edut ja rajoitukset

Luokka	ASIC	FPGA
Edut	Suuri nopeus Pieni virrankulutus Kompakti muotoilu Alhaiset yksikkökustannukset mittakaavassa Vahva IP-suojaus	Mukautuva laitteisto Nopeampi kehitys Pienemmät ennakkokustannukset Kentän päivitettävyys Rinnakkaiskäsittely
Rajoitukset	Korkeat ennakkokustannukset Pitkä kehityssykli Vaikea muokata valmistuksen jälkeen	Pienempi nopeus kuin ASIC Suurempi virrankulutus Isompi koko Korkeampi yksikköhinta

Eri tyypit ASIC ja FPGA

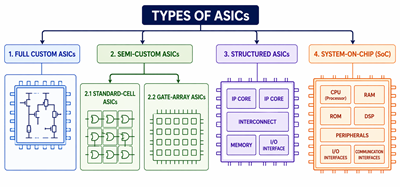

Kuva 4. ASIC-tyypit ja niiden luokitukset

ASIC-tyypit

Täydelliset mukautetut ASIC:t: Suunniteltu transistoritasolla maksimaalisen suorituskyvyn saavuttamiseksi.

Semi-custom ASIC:t: Rakennettu käyttämällä IP-ytimiä nopeampaa kehitystä varten.

• Vakiosolujen ASIC:t

• Gate-array ASIC:t

Strukturoidut ASIC:t: Käytä ennalta määritettyjä kehyksiä suunnittelun yksinkertaistamiseksi.

System-on-Chip (SoC): Integroi prosessorit, muisti ja liitännät yhdeksi siruksi.

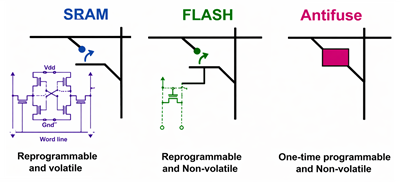

Kuva 5. Configuration Technologyan perustuvat FPGA-tyypit

FPGA-tyypit

SRAM-pohjaiset FPGA:t: Haihtuvia ja laajalti käytettyjä.

Flash-pohjaiset FPGA:t: Haihtumattomat pienemmällä virrankulutuksella.

Antifuuse FPGA:t: Kerran ohjelmoitava ja erittäin turvallinen.

ASIC- ja FPGA-sovellukset

Kuva 6. ASIC-sovellukset päätoimialoilla

ASIC-sovellukset

• Henkilökohtainen elektroniikka (esim. älypuhelinprosessorit, kuten Applen A-sarjan sirut)

• Autojen järjestelmät

• Verkkolaitteisto

• AI-kiihdyttimet (esim. Googlen TPU:t)

• Lääketieteelliset laitteet

• Teollisuusautomaatio

• Kryptovaluutan louhinta

Kuva 7. FPGA-sovellukset modernissa tekniikassa

FPGA-sovellukset

• Tietoliikenne (esim. 5G-tukiasemat)

• Autojen järjestelmät

• Ilmailu ja puolustus

• Teollisuusautomaatio

• Lääketieteelliset laitteet

• AI ja datakeskukset

• Prototyypit ja tutkimus

ASIC vs FPGA vertailu

Ominaisuus	ASIC	FPGA
Toiminto	Korjattu	Uudelleenohjelmoitava
Suorituskyky	Korkea	Kohtalainen tai korkea
Tehotehokkuus	Korkea	Alempi
Ennakkokustannukset	Korkea	Matala
Yksikköhinta	Matala mittakaavassa	Korkeampi
Joustavuus	Rajoitettu	Korkea
Aika markkinoille	pidempään	Nopeammin

Kuinka valita ASIC:n ja FPGA:n välillä

Oikean tekniikan valinta riippuu projektin vaatimuksista, kuten suorituskykyä, virrankulutus, budjetti, tuotantomäärä, ja kehitysaika.

Käytä ASICia Kun suunnittelu on vakaa, tuotantomäärä on suuri ja suorituskyky ja tehokkuus ovat tärkeitä.

Valitse FPGA kun vaatimukset saattavat muuttua, tarvitaan nopeaa kehitystä ja tuotantomäärät ovat alhaiset.

Nykyaikaiset järjestelmät voivat yhdistää molempia käyttämällä SoC-arkkitehtuuria suorituskyvyn ja mukautuvuuden tasapainottamiseksi.

Johtopäätös

ASIC:t ja FPGA:t palvelevat eri tarkoituksia suorituskyvyn, kustannusten ja joustavuustarpeiden mukaan.ASIC:t ovat ihanteellisia vakaisiin, suurivolyymillisiin malleihin, kun taas FPGA:t ovat parempia mukautuviin ja nopeampiin kehitysprojekteihin.Niiden erojen ymmärtäminen auttaa valitsemaan oikean ratkaisun tehokkaaseen järjestelmäsuunnitteluun.
