Binääridekooderit ovat tärkeitä rakennuspalikoita digitaalisessa elektroniikassa, jotka muuntavat binääritulot tietyiksi lähdöiksi.Ne auttavat järjestelmää valitsemaan ja ohjaamaan toimintoja helposti.Tässä artikkelissa keskustelemme binääridekoodereista, niiden toiminnasta, tyypeistä, malleista ja sovelluksista.

Katalogi

Binääridekooderin perusteet

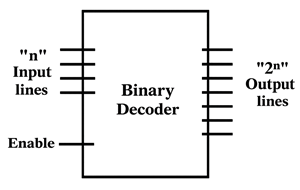

A binäärinen dekooderi on a yhdistelmälogiikkapiiri joka muuttaa tai n-bittinen binääri syöttö nimi asti 2 ainutlaatuista lähtölinjaa.Jokainen lähtö vastaa tiettyä tuloyhdistelmää.

Yksinkertaisesti sanottuna dekooderi muuntaa binääridatan yhdeksi monista mahdollisista lähdöistä.Sitä pidetään yleensä kooderin vastakohtana.

Useimmat dekooderit sisältävät aktiivisen tulon, joka tarkistaa, toimiiko piiri vai ei.Kun se ei ole aktiivinen, kaikki lähdöt pysyvät passiivisina.

Kuinka binaarinen dekooderi toimii

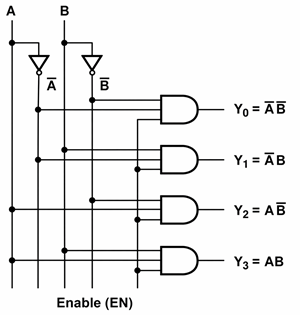

Aktivoi dekooderin yhden rivin tulos tulojen yhdistelmän perusteella.Tulosignaalit luodaan käyttämällä EI portti muuttaa ja Ja portti konsolidointia varten, mikä mahdollistaa asianmukaisen tuotantosyklin.Mikä tahansa tulos a yhden syötteen yhdistelmä, kun aktiivinen tulo määrittää, onko se dekooderi vai ei aktiivinen.

Binääridekooderien yleiset tyypit

2-4-dekooderi

2-4-dekooderissa on 2 tulolinjaa ja 4 lähtölinjaa.Yksinkertaisen suunnittelunsa ja helpon toteutuksensa vuoksi sitä käytetään usein digitaalisissa peruspiireissä.

Fakta:

A	B	poistu
0	0	Y0
0	1	Y1
1	0	Y2
1	1	Y3

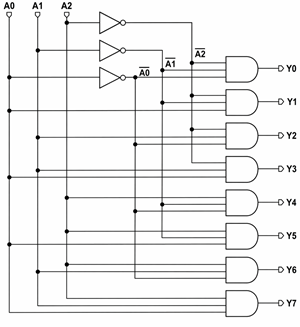

3-8-dekooderi

3-8-dekooderissa on 3 tulolinjaa ja 8 lähtölinjaa.Sitä käytetään yleisesti muistin osoite- ja ohjausjärjestelmissä, ja se tunnetaan myös binääristä oktaaliin dekooderina.

Fakta:

A	B	C	Aktiivinen poistu
0	0	0	Y0
0	0	1	Y1
0	1	0	Y2
0	1	1	Y3
1	0	0	Y4
1	0	1	Y5
1	1	0	Y6
1	1	1	Y7

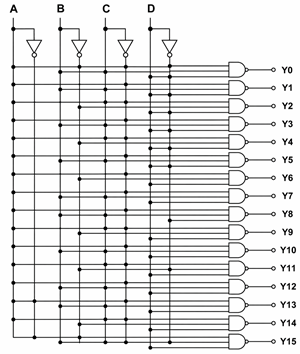

4-16 dekooderi

4-16-dekooderissa on 4 tulolinjaa ja 16 lähtölinjaa.Sitä käytetään monimutkaisissa digitaalisissa järjestelmissä ja se sopii suuriin malleihin, joissa tarvitaan enemmän tulostusvaihtoehtoja.

Fakta:

A	B	C	D	Aktiivinen poistu
0	0	0	0	Y0
0	0	0	1	Y1
0	0	1	0	Y2
0	0	1	1	Y3
0	1	0	0	Y4
0	1	0	1	Y5
0	1	1	0	Y6
0	1	1	1	Y7
1	0	0	0	Y8
1	0	0	1	Y9
1	0	1	0	Y10
1	0	1	1	Y11
1	1	0	0	Y12
1	1	0	1	Y13
1	1	1	0	Y14
1	1	1	1	Y15

Kun tulojen määrä kasvaa, ulostulojen määrä kasvaa eksponentiaalisesti.

Binaaridekooderin suunnittelu

Vaihe 1: Määritä tulot ja lähdöt

Syöttö: A, B

Lähtö: Y0, Y1, Y2, Y3

Vaihe 2: Faktalehti

Syöte (AB)	poistu
00	Y0
01	Y1
10	Y2
11	Y3

Vaihe 3: Boolen lausekkeet

• Y0 = A'B'

• Y1 = A'B

• Y2 = AB'

• Y3 = AB

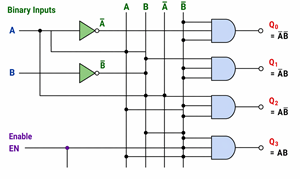

Vaihe 4: Toteutus

• Käytä NOT-portteja luodaksesi A' ja B'

• Käytä JA-portteja tuottaaksesi minkä tahansa tuloksen

Logiikkafunktiot binääridekooderien avulla

Toteutukseen voidaan käyttää binaarisia dekoodeja Boolen funktiot koska jokainen uloskäynti a minterm Monimutkaisia logiikkatoimintoja voidaan toteuttaa valitsemalla ja yhdistämällä tiettyjä lähtöjä.

Esimerkki:

F(A, B, C) = Σ(1, 3, 5, 7)

Jos haluat toteuttaa tämän toiminnon binääridekooderilla, koska tulomuuttujia on kolme, käytä 3-8 binaaridekooderia.Yhdistä tulo A, B, ja C dekooderin tuloissa, valitse sitten lähdöt, jotka vastaavat mintermania 1, 3, 5, ja 7 (Y1, Y3, Y5 ja Y7).Lopuksi nämä tuotteet käyttävät tai TAI portti halutun tulosteen tuottamiseksi.

TAI-portin lähtö antaa vaaditun Boolen funktion.

Binääridekooderi IC (74LS137)

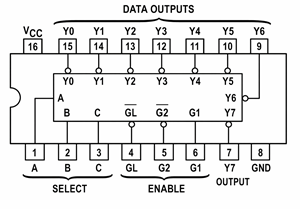

Kuva 6. 74LS137 3-8-dekooderin IC-nastakaavio

The 74LS137 Se on 3 x 8 dekooderi, jolla on bittikapasiteetti.Siinä on kolme syöttölinjaa (A, B ja C) ja kahdeksan lähtölinjaa (Y0 - Y7), jossa ohjauspainikkeet.Sisältää myös sisäänrakennetun silmukan, joka tallentaa syöttöarvot.

Tässä dekooderissa lähdöt ovat aktiivisia ALHAINEN, mikä tarkoittaa, että kun tuote valitaan, siitä tulee 0 (MATALA) sen sijaan 1, kun taas kaikki muut tuotteet säilyvät KORKEA.

Muistijärjestelmässä dekooderilla voidaan valita yksi muistisiru useista.Vain valittu rivi menee LOW-arvoksi, mikä mahdollistaa kyseisen sirun.

Pin Ei	Pin Kirje	Kirjoita	Kuvaus
1	A	Syöte	tulon valinta (LSB)
2	B	Syöte	Valitse tulo
3	C	Syöte	Valitse tulo (MSB)
4	GL̅	Aktivointi/deaktivointi	Ota aktiivinen LOW-vähennys käyttöön
5	G2̅	Aktivoi se	Ota aktiivinen LOW käyttöön
6	G1	Aktivoi se	Ota Active HIGH käyttöön
7	Y7	poistu	Lähtörivi 7 (aktiivinen LOW)
8	GND	Tehoa	Maapallo
9	Y6	poistu	Lähtörivi 6 (aktiivinen LOW)
10	Y5	poistu	Lähtörivi 5 (aktiivinen LOW)
11	Y4	poistu	Lähtörivi 4 (aktiivinen LOW)
12	Y3	poistu	Lähtörivi 3 (aktiivinen LOW)
13	Y2	poistu	Lähtölinja 2 (aktiivinen LOW)
14	Y1	poistu	Lähtölinja 1 (aktiivinen LOW)
15	Y0	poistu	Lähtölinja 0 (aktiivinen LOW)
16	Vcc	Tehoa	+ 5V syöttö

Binääridekooderien käyttäminen

• Muistin osoitteen dekoodaus

• Ohjeiden dekoodaus prosessoreissa

• Laitteen valinta

• Seitsemänosaiset kuvat

• Tiedonhallintajärjestelmät

Binääridekooderi vs demultiplekseri

Ominaisuudet	Binääri Dekooderi	Demultiplekseri
Toiminto	Valitsee yhden lähtölinjan	Ohjaa tiedot yhteen lähtöön
Tulot	Binäärisyöttökoodit	Tiedonsyöttö + valitut rivit
Operaatio	Aktivoi yhden tuloksen	Virtaviivaistaa tiedonkulkua
käyttää	Valinta / ohjaus	Tietojen jakelu

tulos

Binääridekooderit auttavat yksinkertaistamaan digitaalisia piirejä valitsemalla oikean lähdön useista vaihtoehdoista.Niitä käytetään laajasti muistijärjestelmissä, prosessoreissa ja ohjaussovelluksissa.Niiden ymmärtäminen helpottaa digitaalisen elektroniikan käsitteiden oppimista ja soveltamista.
