Mikä on Co-Packaged Optics (CPO)?Yleiskatsaus, edut ja sovellukset
2026-04-23 2647

Co-Packaged Opticsista (CPO) on tulossa tärkeä tekniikka nykyaikaisissa nopeissa järjestelmissä.Tietojen kysynnän kasvaessa perinteiset mallit alkavat kohdata rajoituksia nopeuden, virrankäytön ja tehokkuuden suhteen.CPO tarjoaa uuden tavan parantaa tiedon liikkumista verkkolaitteiden sisällä sijoittamalla optisia osia lähemmäs pääsirua.Tässä artikkelissa kerrotaan, mitä CPO on, miten se toimii, miten sitä verrataan olemassa oleviin ratkaisuihin ja missä sitä käytetään nykyään.Se kattaa myös sen edut, nykytilan ja tulevien vuosien odotukset.

Katalogi

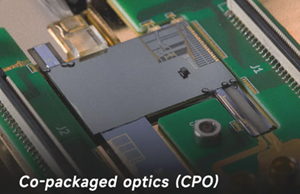

Kuva 1. Co-Packaged Optics (CPO) -moduulin yleiskatsaus

Mikä on Co-Packaged Optics (CPO)?

Yhteenpakattu optiikka (CPO) on suunnittelu, jossa optiset osat ovat sijoitettu lähelle sirua verkkolaitteen sisällä.Sen sijaan, että käytettäisiin erillisiä plug-in-moduuleja, jotka on yhdistetty sähköjäljillä, optiset komponentit on rakennettu samaan pakkaukseen kuin siru.Tämä asetus lyhentää etäisyyttä, jonka sähköisten signaalien on kuljettava.Tästä syystä signaalit voivat liikkua nopeammin ja menettää vähemmän energiaa ennen kuin ne muuttuvat valoksi.CPO:ta käytetään pääasiassa nopeissa järjestelmissä, joissa suurten tietomäärien on siirrettävä nopeasti ja tehokkaasti.

Miksi CPO on tärkeä nykyaikaisille palvelinkeskuksille?

Palvelinkeskukset käsittelevät nykyään valtavan määrän tietoa.Joka kerta kun käytämme pilvisovellukset, katso videoita, tai tallentaa tietoja verkossa, palvelinkeskuksen on lähetettävä ja vastaanotettava signaaleja nopeasti.Perinteisissä malleissa käytetään plug-in optisia moduuleja.Nämä toimivat hyvin, mutta nopeuden kasvaessa ne tarvitsevat enemmän tehoa ja tuottavat enemmän lämpöä.Laitteen sisällä olevat pidemmät sähköreitit heikentävät myös signaaleja ennen kuin ne muuttuvat valoksi.

CPO auttaa ratkaisemaan nämä ongelmat sijoittamalla optiset osat lähelle sirua.Tästä syystä sähkötie on hyvin lyhyt.Tämä vähentää virrankulutusta ja vähentää lämpöä.Se auttaa myös pitämään signaalin vahvana ja selkeänä.Tämän asennuksen avulla datakeskukset voivat tukea korkeammat tiedonsiirtonopeudet ja hoitaa enemmän liikennettä ilman liikaa lisätehoa.Tämä tekee järjestelmistä tehokkaampia ja helpompia skaalata kysynnän kasvaessa.

Kuinka yhteispakattu optiikka toimii

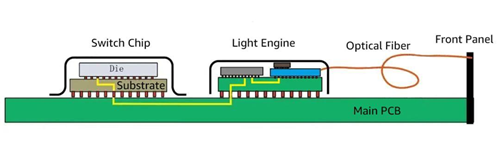

Kuva 2. CPO-signaalivirtakaavio

CPO-järjestelmässä, prosessi alkaa pääsirusta.The siru luo sähköisiä signaaleja, jotka kuljettavat dataa.Nämä signaalit liikkuvat hyvin lyhyen matkan to lähellä olevia optisia komponentteja.Optiset komponentit muuttavat sähköiset signaalit valosignaaleiksi.Tätä vaihetta kutsutaan muuntaminen.Kun signaali muuttuu vaaleaksi, se kulkee valokuitukaapeleita pitkin to toinen laite.

klo vastaanottava puoli, toinen optinen komponentti muuttaa valosignaalin takaisin sähköiseen signaaliin.Vastaanottava siru käsittelee sitten tiedot.Koska sähkötie laitteen sisällä on lyhyt, energiaa menetetään vähemmän.Signaali pysyy vahvana ennen muuntamista.Sen jälkeen valo kuljettaa dataa pitkiä matkoja erittäin pienellä häviöllä.

Kuva 3. Co-Packaged Optics (CPO) -laitteiston asettelu

CPO vs kytkettävä optiikka: mikä on ero?

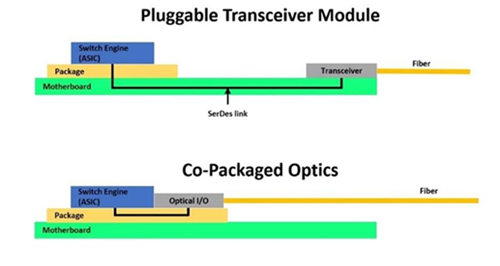

Kuva 4. CPO vs Plugggable Optics -vertailukaavio

CPO ja kytkettävä optiikka ovat kaksi tapaa yhdistää optinen viestintä verkkojärjestelmissä, mutta ne on rakennettu eri tavalla ja toimivat eri tavoin.

Kytkettävä optiikka, optinen moduuli on erillinen osa, joka asetetaan laitteen etupaneeliin.Pääsiru lähettää sähköisiä signaaleja kautta linjan tähän moduuliin.Sitten moduuli muuntaa signaalin valoksi ja lähettää sen kuitukaapeleiden kautta.Tämä malli on helppo vaihtaa ja sitä käytetään laajalti nykyään.

CPO:ssa , optiset osat on sijoitettu hyvin lähelle pääsirua järjestelmän sisällä.Sähköiset signaalit kulkevat vain lyhyen matkan ennen kuin ne muuttuvat valoksi.Tämä vähentää signaalihäviöitä ja vähentää virrankulutusta.

Tärkein ero on sirun välinen etäisyys ja optinen osa.Kytkettävä optiikka käyttää pidempiä sähköpolkuja, kun taas CPO pitää kaiken lähellä toisiaan.

Kytkettävä optiikka on helpompi huoltaa ja vaihtaa.Ne käyttävät kuitenkin enemmän tehoa ja voivat rajoittaa nopeutta tiedonsiirtonopeuden kasvaessa.CPO parantaa suorituskykyä ja tehokkuutta, mutta sitä on vaikeampi korjata ja se kehittyy edelleen.

Ominaisuus	Yhteispakattu Optiikka (CPO)	Kytkettävä Optiikka
Sijoitus	Optiset osat ovat lähellä pääsirua	Optinen moduuli on päällä etupaneeli
Signaalin polku	Erittäin lyhyt sähkö polku	Pidempi sähkö polku
Virrankäyttö	Alempi	Korkeampi
Signaalin menetys	Alempi	Korkeampi
Nopeuden tuki	Parempi erittäin korkealle tiedonsiirtonopeudet	Rajoitettu nopeus lisääntyy
Lämpö	Enemmän lämpöä yhdellä alueella	Lämpö leviää
Huolto	Vaikea korjata tai vaihda	Helppo vaihtaa moduulit
Suunnittelu	Monimutkaisempi	Yksinkertaisempi ja tunnettu
Käytä tänään	Kehittyy edelleen	Laajalti käytetty
Pääasiallinen etu	Korkea hyötysuhde ja suorituskykyä	Joustavuutta ja helppoa päivitys

Yhteenpakatun optiikan edut

Ensinnäkin se vähentää virrankulutusta koska signaalit kulkevat lyhyemmän matkan ennen muuntamista.Tämä vähentää energiahävikkiä ja parantaa yleistä tehokkuutta.

Toiseksi se tukee nopeampaa tiedonsiirtoa.Koska signaalit muunnetaan valoksi aikaisemmin, järjestelmä pystyy käsittelemään suurempia tiedonsiirtonopeuksia hidastumatta.

Kolmas, signaalin laatu paranee.Lyhyempi sähköpolku vähentää kohinaa ja pitää signaalin puhtaana ennen kuin se muuttuu kevyeksi.

CPO myös mahdollistaa enemmän yhteyksiä pienemmässä tilassa.Ilman suuria etupaneelimoduuleja järjestelmiin mahtuu useampia portteja ja ne tukevat useampia laitteita.

Myös, suunnittelu vähentää erillisten komponenttien määrää, mikä voi parantaa järjestelmän vakautta ajan myötä.

Kuinka CPO parantaa nopeutta, tehonkäyttöä ja signaalin laatua

Co-Packaged Optics (CPO) parantaa järjestelmän suorituskykyä muuttamalla signaalien liikkumista laitteen sisällä.Pääidea on yksinkertainen: pidä sähköreitti lyhyenä ja käytä valoa pidemmillä etäisyyksillä.

Nopeuden vuoksi, pääsiru lähettää dataa hyvin lyhyen matkan päässä lähellä oleviin optisiin osiin.Koska signaali ei kulje kauas sähköisenä signaalina, se saavuttaa muuntopisteen nopeammin.Kun siitä tulee kevyt, se voi liikkua nopeasti kuitukaapeleiden läpi.Tämä auttaa järjestelmää käsittelemään suurempia tiedonsiirtonopeuksia hidastumatta.

Virrankäyttöön, lyhyemmät sähköreitit tarkoittavat vähemmän energiaa menetetään matkan varrella.Vanhemmissa malleissa signaalit kulkevat kautta linjan, mikä vaatii enemmän tehoa pitääkseen ne vahvoina.CPO:ssa signaali muunnetaan aikaisemmin, joten tiedon siirtämiseen järjestelmän sisällä tarvitaan vähemmän tehoa.

Signaalin laadulle, reitin pitäminen lyhyenä vähentää melua ja vääristymiä.Sähköiset signaalit voivat heiketä kulkiessaan pitkiä matkoja, mutta CPO:ssa signaali pysyy puhtaana ennen kuin se muuttuu valoksi.Muuntamisen jälkeen valosignaalit voivat kulkea pidempiä matkoja hyvin pienellä häviöllä.

Yhteispakatun optiikan haasteet

Co-Packaged Optics (CPO) tarjoaa vahvan suorituskyvyn, mutta se tuo mukanaan myös vaikeuksia, jotka on ratkaistava ennen kuin sitä voidaan käyttää laajasti.

Yksi ongelma on monimutkainen muotoilu.Pääsiru ja optiset osat on sijoitettu hyvin lähelle toisiaan, joten layout on vaikeampi suunnitella ja rakentaa.Jokaisen osan on oltava huolella järjestetty varmistaaksesi, että signaalit liikkuvat oikein.

Toinen kysymys on huolto.Perinteisissä järjestelmissä optiset moduulit voidaan irrottaa ja vaihtaa helposti.CPO:n avulla optiset osat on sisäänrakennettu järjestelmään.Jos jokin osa epäonnistuu, sitä ei ehkä voida vaihtaa yksinään, ja suurempi osa on ehkä vaihdettava.

Kustannukset on myös huolenaihe.Suunnittelu vaatii tarkka kokoonpano ja edistykselliset materiaalit, mikä voi nostaa järjestelmän kokonaiskustannuksia erityisesti tuotannon alkuvaiheessa.

Siinä on myös ongelma testaus.Komponentit ovat tiiviisti integroitunut, joten on vaikeampaa testata jokaista osaa erikseen.Tämä vaikeuttaa ongelmien löytämistä ja korjaamista kehityksen ja tuotannon aikana.

CPO:n lämpö-, luotettavuus- ja tuotantoongelmat

Lämpö (lämmönsäätö)

Kun monet aktiiviset osat toimivat ahtaassa tilassa, lämpö voi nousta nopeasti.Korkea lämpötila voi hidastaa suorituskykyä ja lyhentää komponenttien käyttöikää.Jotta järjestelmä pysyisi vakaana, jäähdytysmenetelmät, kuten jäähdytyselementit tai ilmavirta, on suunniteltava huolellisesti.Lämmön hallinta tässä asetelmassa vaatii erityistä huomiota.

Luotettavuus (järjestelmän vakaus)

Järjestelmä on rakennettu yhtenä kokonaisuutena, joten jokainen osa on riippuvainen muista.Jos jossakin osassa on ongelma, se voi vaikuttaa yleiseen toimintaan.Vikojen eristäminen on myös vaikeampaa kuin erillisillä moduuleilla varustettuihin malleihin.Tämä tarkoittaa, että järjestelmässä on oltava vahva laadunvalvonta varmistaakseen vakaan käytön ajan mittaan.

Tuotanto (valmistus ja kokoonpano)

CPO vaatii tarkan kokoonpanon.Optiset osat on sijoitettava ja kohdistettava oikein signaalin oikean siirron mahdollistamiseksi.Pienet virheet kokoonpanon aikana voivat vaikuttaa suorituskykyyn.Tämä tekee tuotantoprosessista vaativamman ja vaatii huolellista testausta ennen käyttöä.

Missä yhteispakattua optiikkaa käytetään nykyään

Co-Packaged Opticsia (CPO) käytetään paikoissa, joissa paljon dataa on siirrettävä nopeasti ja sujuvasti.Se ei ole vielä yleinen jokapäiväisissä laitteissa, mutta sitä käytetään jo suurissa ja tehokkaissa järjestelmissä.

Yksi yleinen käyttö on käytössä isot datakeskukset.Nämä ovat paikkoja, joissa monet palvelimet toimivat yhdessä.He tarvitsevat nopeita yhteyksiä lähettääkseen ja vastaanottaakseen tietoja koko ajan.CPO auttaa heitä siirtämään tietoja nopeasti samalla kun he käyttävät vähemmän virtaa.Sitä käytetään myös mm verkkokytkimet.Nämä laitteet yhdistävät monia tietokoneita ja järjestelmiä.CPO:n avulla he voivat käsitellä enemmän tietoja kerralla hidastumatta.

Toinen alue on pilvijärjestelmät.Kun ihmiset käyttävät verkkopalveluita, kuten tallennustilaa tai sovelluksia, tiedot liikkuvat useiden koneiden välillä.CPO auttaa tekemään tästä prosessista nopeamman ja vakaamman.CPO:ta käytetään myös kehittyneitä tietokonejärjestelmiä missä tarvitaan nopeaa tiedonjakoa järjestelmän eri osien välillä.

Toistaiseksi CPO:ta käytetään enimmäkseen suurissa kokoonpanoissa.Tekniikan kehittyessä sitä voidaan tulevaisuudessa käyttää useammissa laitteissa.

CPO-tekniikan nykyinen tila

Tällä hetkellä, CPO on jo testataan ja käytetään joissakin huippuluokan järjestelmissä, erityisesti suurissa datakeskuksissa, jotka tarvitsevat erittäin suurta tiedonsiirtonopeutta.Jotkut yritykset ovat alkaneet julkaista varhaisia ​​tuotteita ja esitellä toimivia järjestelmiä.CPO ei kuitenkaan ole vielä pääratkaisu useimmissa järjestelmissä.Perinteistä kytkettävää optiikkaa käytetään edelleen laajalti, koska se on helpompi vaihtaa, halvempi ja jo hyvin tuettu.

Myös tekniikka on saamassa suurta huomiota.Monet yritykset ja järjestelmävalmistajat työskentelevät sen parantamiseksi, ja siitä on tulossa osa tulevia järjestelmäsuunnitelmia.Samaan aikaan CPO kasvaa nopeasti alueilla, jotka vaativat erittäin suurta nopeutta, kuten edistyneitä datakeskusverkkoja käsittely 400g ja 800G liitännät.Tästäkin edistymisestä huolimatta laajamittaista käyttöä odotetaan edelleen myöhemmin, kun teollisuus jatkaa suunnittelun, kustannusten ja luotettavuuden parantamista.

Mitä odottaa CPO:lta tulevina vuosina

Co-Packaged Optics (CPO) odotetaan kasvaa askel askeleelta koska järjestelmät tarvitsevat nopeampaa tiedonsiirtoa ja parempaa tehokkuutta.Vaikka sitä ei vielä laajalti käytetä, useat järjestelmät alkavat ottaa sen käyttöön tekniikan kehittyessä.

Tulevina vuosina CPO on todennäköisesti käytetään enemmän suurissa datakeskuksissa ja nopeat verkkolaitteet.Tietojen kysynnän kasvaessa järjestelmät tarvitsevat ratkaisuja siihen pystyy käsittelemään suurempia nopeuksia käyttämättä liikaa tehoa.CPO sopii tähän tarpeeseen, joten sen käyttö laajenee hitaasti.

Suunnittelu ja tuotanto odotetaan myös paranevan.Yritysten kokemuksen kasvaessa CPO-järjestelmien rakentaminen muuttuu helpompaa ja vakaampi.Tämä voi auttaa vähentämään kustannuksia ajan myötä ja tekemään tekniikasta tehokkaamman laajempaan käyttöön.Toinen odotettu muutos on parempi jäähdytys ja järjestelmän suunnittelu.

kuitenkin CPO ei korvaa nykyisiä ratkaisuja heti.Kytkettävää optiikkaa käytetään edelleen monissa järjestelmissä, varsinkin kun se on helppo vaihtaa.Molemmat tekniikat voivat jatkaa olemassaoloa yhdessä käyttötavasta riippuen.

Johtopäätös

Co-Packaged Optics on uusi lähestymistapa, joka auttaa parantamaan tiedonsiirtoa nopeissa järjestelmissä.Se tukee nopeampaa viestintää, pienempää virrankulutusta ja parempaa signaalin suorituskykyä muuttamalla optisten liitäntöjen suunnittelua.Vaikka sillä on edelleen joitain rajoituksia, kuten suunnittelun monimutkaisuus ja ylläpitovaikeudet, jatkuvat parannukset auttavat tekemään siitä luotettavamman ja helpompi käyttää.Teknologian kehittyessä CPO:n roolin odotetaan kasvavan nykyaikaisissa tietojärjestelmissä, erityisesti suurissa ympäristöissä.
