Keraamiset vs elektrolyyttikondensaattorit: käyttötarkoitukset, ominaisuudet, edut ja haitat
2026-04-24 156

Kondensaattorit ovat pieniä komponentteja, jotka auttavat ohjaamaan jännitettä, vähentämään kohinaa ja pitämään piirit vakaina.Keraamiset ja elektrolyyttikondensaattorit ovat yleisimpiä tyyppejä, joilla kullakin on eri käyttötarkoitukset ja vahvuudet.Tässä artikkelissa keskustellaan keraamisista vs elektrolyyttikondensaattoreista, niiden käytöstä, ominaisuuksista, eduista ja haitoista sekä siitä, milloin kutakin tyyppiä käyttää.

Katalogi

Mikä on kondensaattori?

A kondensaattori on elektroninen komponentti, joka varastoi ja vapauttaa energiaa sähkökentässä.Sitä käytetään hallitsemaan jännite, suodatinsignaalit, ja ylläpitää vakaata tehoa elektronisissa piireissä.

Kondensaattori koostuu kahdesta johtavat levyt erotettu eristysmateriaalilla nimeltä a dielektrinen.Milloin jännite Levyjen väliin varastoituu energiaa.Kun jännite muuttuu, varastoitunut energia vapautuu takaisin piiriin.

Kapasitanssi riippuu levyn koko, välilyönti, ja dielektrinen materiaali.Suuremmat levyt ja lyhyemmät etäisyydet lisäävät energian varastointia, kun taas dielektrinen materiaali määrää, kuinka tehokkaasti energiaa varastoidaan.

Kondensaattoreita käytetään laajalti elektronisissa järjestelmissä jännitteen tasoittamiseen, melun vähentämiseen, energian tilapäiseen varastointiin ja nopean kytkennän tukemiseen digitaalisissa piireissä.Käytännössä kaksi yleisintä tyyppiä ovat keraamiset kondensaattorit ja elektrolyyttikondensaattorit.

Mikä on keraaminen kondensaattori?

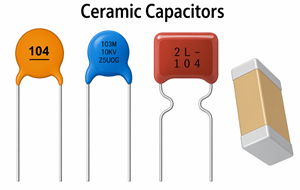

Kuva 2. Keraamisten kondensaattoreiden tyypit tai esimerkkejä

Keraamiset kondensaattorit ovat kompakteja, nopeita ja niitä käytetään laajalti suurtaajuuspiireissä.He käyttävät a keraaminen materiaali dielektrisenä ja niissä on usein monikerroksisia rakenteita kapasitanssin lisäämiseksi pitäen samalla kokoa pienenä.

Keraamiset kondensaattorit ovat polarisoimaton ja helppo asentaa.Heillä on alhainen ESR ja ESL, joka mahdollistaa nopean vasteen ja erinomaisen korkean taajuuden suorituskyvyn.Ne tarjoavat myös pitkän käyttöiän ja kompaktin koon, joten ne ovat ihanteellisia nykyaikaiseen elektroniikkaan.

Keraamiset kondensaattorit on jaettu kahteen pääluokkaan. Luokka 1 Kondensaattorit tarjoavat korkean vakauden ja tarkkuuden, mikä tekee niistä sopivia tarkkuussovelluksiin. Luokka 2 Kondensaattorit tarjoavat suuremman kapasitanssin, mutta kohtuullisen stabiilisuuden, joten ne sopivat yleiskäyttöön.

Keraamisten kondensaattorien kapasitanssi voi pienentyä, kun a DC jännite sovelletaan.Tämä DC-bias-ilmiö on yleinen luokan 2 kondensaattoreissa ja se on otettava huomioon suunnittelussa.

Keraamisia kondensaattoreita käytetään yleisesti IC:iden irrottaminen, melun suodatus, RF tehokas irrotus lähellä ICsircuits, nopeat digitaaliset järjestelmät, ja ajoitussovelluksia.

Mikä on elektrolyyttikondensaattori?

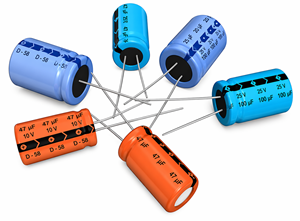

Kuva 3. Erikokoiset elektrolyyttikondensaattorit

Elektrolyyttikondensaattorit on suunniteltu korkean kapasiteetin ja energian varastointiin.Niitä käytetään laajalti virtalähteissä ja matalataajuisissa sovelluksissa.

He käyttävät a ohut oksidikerros dielektrisenä ja elektrolyyttinä osana johtavaa rakennetta.Tämä rakenne lisää tehollista pinta-alaa, mikä mahdollistaa suuren kapasitanssin suhteellisen kompaktissa koossa.Tyypilliset arvot vaihtelevat mikrofaradit kohtaan tuhansia mikrofaradeja.

Elektrolyyttikondensaattorit tarjoavat korkean kapasitanssin ja käyttävät a polarisoitu muotoilu, joten oikea liitäntä vaaditaan.Heillä on korkeampi ESR ja ESL keraamisiin kondensaattoreihin verrattuna rajoitettu käyttöikä ja ne sopivat parhaiten matalataajuiseen käyttöön.

Nämä kondensaattorit heikkenevät ajan myötä ja lämpöä tai aaltoiluvirta voi nopeuttaa tätä prosessia.Tästä huolimatta niitä käytetään edelleen laajalti, koska ne pystyvät varastoimaan suuria määriä energiaa.

Yleisiä sovelluksia ovat mm virtalähteen suodatus, jännitteen aaltoilun vähentäminen, bulkkienergian varastointi, äänipiirit, ja DC stabilointi.

Keraamiset vs elektrolyyttikondensaattorit

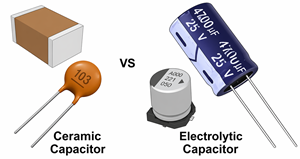

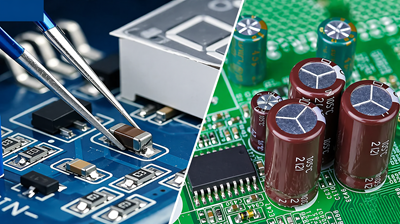

Kuva 4. Keraamiset vs. elektrolyyttikondensaattorit piireissä

Ominaisuus	Keramiikka	Elektrolyyttinen
Kapasitanssi	Matalasta kohtalaiseen	Korkea
Napaisuus	Polarisoitumaton	Polarisoitunut
ESR	Matala	Korkeampi
Parasta varten	Korkeataajuiset sovellukset	Matalataajuinen / tehonkäyttö
Elinikä	Pitkä	Rajoitettu
Fyysinen koko	Kompakti	Suurempi

Keraamiset kondensaattorit reagoivat nopeasti jännitteen muutoksiin ja ovat erittäin tehokkaita suurtaajuisen melun suodattamisessa.Elektrolyyttikondensaattorit tarjoavat suuren energiavaraston ja sopivat paremmin jännitteen tasoittamiseen sähköjärjestelmissä.

Plussat ja miinukset

Keraamiset kondensaattorit

Keraamiset kondensaattorit ovat polaroimattomia, kompakteja ja erittäin tehokkaita korkeilla taajuuksilla.Ne tarjoavat alhaisen energiahäviön, pitkän käyttöiän ja vakaan suorituskyvyn, erityisesti luokan 1 tyypeissä.Niillä on kuitenkin rajoitettu kapasiteetti, korkeammat kustannukset suurilla arvoilla ja kapasitanssi voi pienentyä jännitteen alaisena.Jotkut tyypit voivat tuottaa kuultavaa kohinaa (mikrofonia) herkissä piireissä.

Elektrolyyttikondensaattorit

Elektrolyyttikondensaattorit tarjoavat korkean kapasiteetin pienemmillä kustannuksilla, joten ne sopivat ihanteellisesti energian varastointiin ja tehon suodatukseen.Ne ovat laajalti saatavilla ja tehokkaita matalataajuisissa sovelluksissa.Ne ovat kuitenkin polarisoituneita, niillä on rajoitettu käyttöikä, korkeampi ESR ja heikentynyt suorituskyky korkeilla taajuuksilla.

Milloin kutakin kondensaattoria käytetään?

Käytä keraamisia kondensaattoreita korkeataajuiseen suodatukseen, nopeaan transienttivasteeseen ja irrotukseen IC:iden lähellä.Niiden alhainen ESR ja pieni koko tekevät niistä ihanteellisia sijoitettavaksi herkkien komponenttien lähelle nopeissa piireissä.

Käytä elektrolyyttikondensaattoreita virtalähteen suodatukseen, jännitteen aaltoilun vähentämiseen ja bulkkienergian varastointiin.Ne soveltuvat parhaiten matalataajuisiin sovelluksiin, joissa vaaditaan suuria kapasitanssiarvoja.

Useimmissa malleissa molempia käytetään yhdessä.Esimerkiksi puhelimen laturissa elektrolyyttikondensaattori tasoittaa päävirtalähdettä, kun taas keraamiset kondensaattorit suodattavat korkeataajuista melua ohjaussirujen läheltä.

Virtalähteen suodatus ja irrotus

Keraamiset kondensaattorit sijoitetaan lähelle IC-virtanastat vähentää melua ja jännitepiikkejä, mikä tarjoaa nopean vastauksen korkean taajuuden muutoksiin.

Elektrolyyttikondensaattorit laitetaan päälle voimakiskot tasoittaa matalien taajuuksien aaltoilua ja vakauttaa syöttöä tyypillisesti käyttämällä arvoja alkaen 100 µF kohtaan 4700 µF tai korkeampi.

Yhdessä ne tarjoavat vakaata ja puhdasta tehoa koko piirissä.

Piirilevyjen suunnittelu ja turvallisuusnäkökohdat

Kondensaattorin oikea valinta ja sijoitus ovat tärkeitä piirin vakaan suorituskyvyn kannalta.Käytä keraamisia kondensaattoreita korkeataajuisille signaaleille ja sijoita ne lähelle IC-virtanastat tehokkaan kohinan vähentämiseksi.Käytä bulkkikapasitanssiin elektrolyyttikondensaattoreita virtakiskoilla jännitteen tasaamiseksi ja aaltoiluvirran käsittelemiseksi.

Valitse tyypillisesti käyttöjännitettä korkeampi nimellisjännite 1,5x - 2x, turvallisen toiminnan varmistamiseksi.Matala ESR parantaa tehokkuutta, kun taas keraamiset kondensaattorit tarjoavat paremman lämpötilan stabiilisuuden.Elektrolyyttikondensaattorit voivat huonontua ajan myötä, erityisesti kuumuuden ja suuren aaltoiluvirran vaikutuksesta.

Turvallisuuden kannalta keraamiset kondensaattorit ovat polaroimattomia ja helppokäyttöisiä, mutta ne voivat olla herkkiä mekaaniselle rasitukselle.Elektrolyyttikondensaattorit on kytkettävä oikealla napaisuudella ja ne voivat säilyttää latauksen myös virran katkaisun jälkeen.Pura aina suuret kondensaattorit ennen käsittelyä mahdollisten vaarojen välttämiseksi.

Johtopäätös

Keraamisia ja elektrolyyttikondensaattoreita käytetään eri tarkoituksiin, mutta ne toimivat usein yhdessä yhdessä piirissä.Keraamiset kondensaattorit käsittelevät korkeataajuista melua, kun taas elektrolyyttikondensaattorit varastoivat energiaa ja tasaista tehoa.Niiden toiminnan tunteminen auttaa sinua valitsemaan oikean kondensaattorin ja parantamaan piirisi suorituskykyä.
