Luokan X vs. luokan Y kondensaattorit: mikä on ero?
2026-04-25 175

Luokan X ja luokan Y kondensaattorit ovat pääosia, joita käytetään sähkölaitteissa, jotka kytketään verkkovirtaan.Ne auttavat vähentämään ei-toivottua melua ja pitämään piirin turvallisena, etenkin kun käsitellään korkeajännitteisiä ja tehopiikkejä.Koska ne on kytketty suoraan verkkovirtaan, sinun on ymmärrettävä, miten ne toimivat ja kuinka niitä käytetään oikein.Tässä artikkelissa kerrotaan, mitä luokan X ja luokan Y kondensaattorit ovat, miten ne toimivat, niiden erot, tyypit ja käyttöpaikat.Se näyttää myös, kuinka valita oikea, noudatettavat turvallisuussäännöt ja yleiset virheet vältettävät.

Katalogi

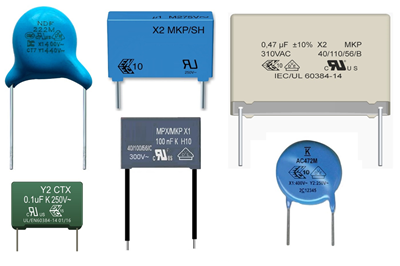

Kuva 1. Luokkien X ja Y turvakondensaattorit

Mitä ovat luokan X ja luokan Y kondensaattorit?

Luokka X ja Y-luokan kondensaattorit ovat turvaluokiteltuja kondensaattoreita käytetään vaihtovirtapiireissä, erityisesti laitteissa, jotka on kytketty suoraan verkkovirtaan.Niiden päätarkoituksena on vähentää sähköistä melua ja pitää piirit toiminnassa samalla kun turvallisuus säilyy.Koska ne on kytketty korkeaan jännitteeseen ja voivat kokea virtapiikkejä, ne on valmistettu erikoismalleilla, jotka täyttävät tiukat turvallisuusstandardit.

Näitä kutsutaan turvakondensaattoreiksi, koska ne ovat rakennettu epäonnistumaan turvallisesti ja hallitusti.Tämä auttaa estämään riskejä, kuten sähköiskun, oikosulkujen tai tulipalon.Luokan X kondensaattorit kytketään yleensä voimalinjojen väliin, kun taas luokan Y kondensaattorit kytketään johdon ja maan väliin, missä turvallisuutta tarvitaan enemmän.

Kuinka luokan X ja luokan Y kondensaattorit toimivat

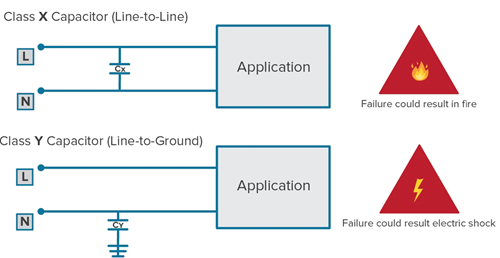

Kuva 2. Luokan X vs. luokan Y kondensaattorin kytkentäkaavio

Luokkien X ja Y kondensaattorit toimivat suodattamalla korkeataajuista kohinaa, joka kulkee vaihtovirtajohtoja pitkin.Sähköjärjestelmät tuottavat usein ei-toivottuja signaaleja, kuten sähkömagneettisia häiriöitä (EMI), jotka voivat vaikuttaa elektronisten laitteiden suorituskykyyn.Nämä kondensaattorit auttavat vähentämään häiriöitä.

Luokan X kondensaattorit sijoitetaan voimalinjojen poikki, missä ne absorboivat ja tasoittavat melua johtimien välillä.Luokan Y kondensaattorit on kytketty johdon ja maan väliin, missä ne ohjaavat turvallisesti ei-toivotut signaalit pois piiristä.Näitä kohinasignaaleja ohjaamalla molemmat tyypit auttavat parantamaan signaalin vakautta ja vähentämään häiriöitä elektronisissa järjestelmissä.

Luokan X vs. luokan Y kondensaattorit: mikä on ero?

Luokan X ja luokan Y kondensaattoreita käytetään molempien sähköisen melun vähentämiseen vaihtovirtapiireissä, mutta ne eroavat toisistaan ​​liitäntäkohdassa ja turvallisuustehtävässään.Luokan X kondensaattorit on sijoitettu jännitteellisten ja nollajohtimien väliin suodattamaan melua virtalähteen yli ja niillä on pienempi turvallisuusriski.Luokan Y kondensaattorit on kytketty johdon ja maan väliin, missä turvallisuutta tarvitaan enemmän, koska vika voi aiheuttaa sähköiskun.Tästä syystä luokan Y kondensaattorit on suunniteltu epäonnistumaan avautumiseen, kun taas luokan X kondensaattorit voivat epäonnistua oikosulkussa ja luottaa suojalaitteisiin, kuten sulakkeisiin.Erot on koottu alla olevaan taulukkoon:

Ominaisuus	Luokka X kondensaattori	Luokka Y Kondensaattori
Yhteys	Riviltä riville (Live-neutraali)	Linja maahan
Päätarkoitus	Vähennä melua poikki sähkölinja	Vähennä melua maadoittaa ja parantaa turvallisuutta
Turvallisuusriski	Pienempi riski	Suurempi riski (suoraan liittyvät käyttäjien turvallisuuteen)
Vikatila	Voi epäonnistua lyhyesti	Suunniteltu epäonnistumaan avaamiseen
Suojaus	Laukaisee sulake tai katkaisija, jos se on oikosulussa	Estää sähköä isku avaamalla
Yhteinen käyttö	Linjan yli suodatus	Linjasta maahan suodatus
Turvallisuusvaatimus	Vakioturvallisuus suunnittelu	Tiukempi turvallisuus suunnittelu
Sovellukset	Virtalähteet, kodinkoneet	EMI-suodattimet, maadoituspiirejä

Luokan X ja luokan Y kondensaattorien luokitukset

Turvakondensaattorit luokitellaan niiden kyvyn mukaan käsitellä jännite- ja ylijänniteolosuhteita vaihtovirtapiireissä.Nämä arvot noudattavat kansainvälisiä standardeja ja auttavat varmistamaan turvallisen toiminnan, kun ne on kytketty verkkovirtaan.

Luokka X Arviot

Alaluokka	Surge Kyky (huippupulssi)	Impulssi Kestää (tyypillinen)	Käytä Asia
X1	Korkea (> 2,5 kV)	Jopa ~4 kV	Korkea aalto ympäristöissä
X2	Keskikokoinen (≤ 2,5 kV)	Jopa ~2,5 kV	Yleiset laitteet (yleisin)
X3	Matala (≤ 1,2 kV)	Ei määritelty	Alhaiset ylijänniteolosuhteet

Luokka Y Arviot

Alaluokka	Arvioitu Jännite	Impulssi Kestää (tyypillinen)	Käytä Asia
Y1	Jopa ~500 VAC	Jopa ~8 kV	Korkea turvallisuus sovelluksia
Y2	~150-300 VAC	Jopa ~5 kV	Yleiskäyttöön (yleinen)
Y3	~150-250 VAC	Ei määritelty	Rajoitettu käyttö
Y4	Alle ~150 VAC	Jopa ~2,5 kV	Pienjännite sovelluksia

Luokan X kondensaattorityypit

Luokan X kondensaattorit valitaan sen mukaan, kuinka paljon sähköistä jännitystä piiri voi kohdata.Sen sijaan, että keskittyisi vain teknisiin arvoihin, on hyödyllisempää ymmärtää, missä kukin tyyppi toimii parhaiten todellisissa tilanteissa ja miten se sopii yleiseen suunnitteluun.

• X1 → sopii ankariin ympäristöihin, joissa voi esiintyä voimakkaita jännitepiikkejä tai epävakaita tehoolosuhteita, kuten teollisuuslaitteisiin tai alueisiin, joissa esiintyy usein jännitteitä.Tämä tyyppi valitaan, kun vaaditaan pitkäaikaista luotettavuutta ja suojaa korkean energian tapahtumia vastaan.

• X2 → yleisimmin käytetty vaihtoehto kodinkoneissa, sovittimissa ja virtalähteissä.Se toimii hyvin normaaleissa käyttöolosuhteissa ja tarjoaa tehokkaan melunsuodatuksen jokapäiväiseen elektroniikkaan ilman äärimmäistä ylijännitesuojaa.

• X3 → tarkoitettu vähäjännitteisille piireille, joissa jännitehäiriöt ovat minimaaliset ja sähköympäristö on vakaa.Se on vähemmän yleinen ja sitä käytetään tyypillisesti kontrolloiduissa olosuhteissa, joissa ei vaadita korkeaa ylijännitesuojaa.

Luokan Y kondensaattorityypit

Luokan Y kondensaattorit valitaan vaaditun turvallisuustason perusteella, koska ne on kytketty sähköjohdon ja maan väliin.Koska tämä asento vaaditaan, jokainen tyyppi on suunniteltu tarjoamaan erilainen suojaustaso sovelluksesta ja käyttöolosuhteista riippuen.

•Y1 → suunniteltu korkean riskin ympäristöihin, kuten teollisuusjärjestelmiin tai lääketieteellisiin laitteisiin, joissa vaaditaan maksimaalista suojaa.Tämä tyyppi kestää suurempia jännitteitä ja sitä käytetään piireissä, joissa on tiukat turvallisuusvaatimukset.

• Y2 → yleisin kodinkoneiden ja kulutuselektroniikan valinta.Se tarjoaa luotettavan suojan säilyttäen samalla hyvän suorituskyvyn normaaleissa olosuhteissa.

• Y3 → käytetään erikoistuneissa tai vähemmän yleisissä malleissa, joissa on usein erityisiä suunnittelurajoituksia.Sitä ei käytetä laajasti nykyaikaisissa sovelluksissa.

• Y4 → soveltuu pienjännitejärjestelmiin, joissa sähköinen rasitus on pienempi ja vaadittu turvallisuustaso ei ole yhtä vaativa.

Luokan X ja luokan Y kondensaattorien sovellukset

Virtalähteet - käytetään tulosuodatusvaiheissa melun vähentämiseksi ja piiriin tulevan tehon vakauttamiseksi.

Kodinkoneet - löytyy laitteista, kuten televisioista, pesukoneista ja jääkaapeista, minimoimaan häiriöt ja varmistamaan luotettavan toiminnan.

EMI/RFI-suodattimet - käytetään vaimentamaan sähkömagneettista ja radiotaajuista melua, mikä auttaa laitteita täyttämään säädösstandardit.

Äänilaitteet - auttaa poistamaan ei-toivottua kohinaa parantaen äänen selkeyttä vahvistimissa ja kaiuttimissa.

Viestintäjärjestelmät - vähentää häiriöitä, jotka voivat vaikuttaa signaalin siirtoon ja suorituskykyyn.

Teollisuuden laitteet - käytetään koneissa, jotka ovat alttiina suurelle sähköiselle melulle vakaan toiminnan ylläpitämiseksi.

Lääketieteelliset laitteet - varmistaa turvallisen toiminnan ja vähentää herkkien elektronisten järjestelmien häiriöitä.

Kuluttajaelektroniikka - käytetään latureissa, sovittimissa ja pienissä elektronisissa laitteissa melunhallintaan ja -suojaukseen.

Kuinka valita oikea turvakondensaattori

Oikean turvakondensaattorin valinta riippuu piirin sijainnista, jännitetasosta ja turvallisuusvaatimuksista.Koska nämä kondensaattorit on kytketty verkkovirtaan, oikean tyypin valitseminen on välttämätöntä sekä suorituskyvyn että suojauksen kannalta.

Tunnista liitoskohta - Käytä luokan X kondensaattoria linja-linja-suodatukseen ja luokan Y kondensaattoria linja-maa-suojaukseen.

Tarkista jänniteluokitus - Varmista, että kondensaattori kestää vaihtovirtajännitteen ja mahdolliset ylijännitteet järjestelmässäsi.

Valitse oikea luokka (X1, X2, Y1, Y2) - Valitse korkeampi luokka piireille, jotka ovat alttiina voimakkaille jännitepiikeille tai tärkeille turvallisuusolosuhteille.

Harkitse sovellusympäristöä - Teolliset järjestelmät saattavat vaatia korkeamman luokan komponentteja, kun taas kotitalouslaitteissa käytetään yleensä vakiotyyppejä.

Etsi turvallisuustodistukset - Varmista luotettavan toiminnan varmistamiseksi, että kondensaattori täyttää tunnustetut standardit, kuten IEC, UL tai CSA.

Tarkista fyysinen koko ja asennus - Varmista, että komponentti sopii piirisi suunnitteluun ja layoutiin.

Tasapainottaa kustannukset ja suorituskyky - Valitse kondensaattori, joka täyttää turvallisuustarpeet ilman ylisuunnittelua.

Turvallisuusstandardit luokkien X ja Y kondensaattoreille

Luokka X ja Y-luokan kondensaattorit pakko noudata tiukkoja turvallisuusstandardeja koska ne on kytketty suoraan verkkovirtaan ja alttiina korkealle jännitteelle ja ylijännitteille.Nämä standardit varmistavat, että kondensaattorit toimivat luotettavasti ja epäonnistuvat tavalla, joka ei aiheuta vaaroja, kuten sähköiskua tai tulipaloa.

Nämä komponentit ovat testattuja ja sertifioimia hyväksytyissä organisaatioissa, kuten IEC (International Electrotechnical Commission), UL (Underwriters Laboratories) ja CSA (Canadian Standards Association).Yleisimmin käytetty ohje on IEC 60384-14, joka määrittelee turvakondensaattorien luokituksen, testausmenetelmät ja suorituskykyvaatimukset.

Näiden standardien täyttämiseksi kondensaattorit testataan, kuten:

• Korkeajännitetestaus sen varmistamiseksi, että ne selviävät normaaleista ja ylijänniteolosuhteista

• Impulssitestaus äkillisten jännitepiippujen kestävyyden tarkistamiseksi

• Kestävyystestaus pitkän aikavälin luotettavuuden tarkistamiseksi

• Epäonnistumistestaus varmistaakseen, että ne epäonnistuvat turvallisesti (avoin tai kontrolloitu toiminta)

Yleisiä virheitä käytettäessä turvakondensaattoreita

Turvakondensaattoreita käytettäessä useat virheet voivat vaikuttaa sekä suorituskykyyn että turvallisuuteen.Yksi suurimmista ongelmista on käyttämällä väärää tyyppiä (Class X vs Class Y), erityisesti luokan X kondensaattorin sijoittaminen linja-maa-asentoon, mikä voi lisätä iskuriskiä.Toinen ongelma on valita väärän arvosanan, jossa alempi luokka ei ehkä käsittele jännitepiikkejä kunnolla ja voi epäonnistua aikaisin.Sitä vaaditaan myös vältä turvallisuustodistusten huomiotta jättämistä, koska sertifioimattomat komponentit eivät välttämättä täytä vaadittuja standardeja.Voit jättää huomiotta todelliset käyttöolosuhteet, kuten jännitepiikit tai epävakaa teho, jotka voivat vahingoittaa kondensaattoria.Lisäksi huono piirin sijoitus ja väärä maadoitus voi vähentää suodatuksen tehokkuutta ja aiheuttaa turvallisuusongelmia.Käyttämällä huonolaatuista tai vaurioituneet komponentit voi johtaa epäluotettavaan toimintaan, ja olettaen, että kaikki kondensaattorit ovat samat, on vakava virhe, vain turvaluokiteltuja kondensaattoreita tulisi käyttää vaihtovirtaverkkosovelluksissa.

Johtopäätös

Luokkien X ja Y kondensaattorit auttavat pitämään elektroniset piirit toiminnassa oikein ja turvallisesti.Kun ymmärrät niiden tarkoituksen, tyypit ja oikean käytön, voit valita tarpeisiisi sopivan kondensaattorin ja välttää ongelmia.Oikean turvakondensaattorin käyttö ja asianmukaisten ohjeiden noudattaminen auttavat suojaamaan sekä laitetta että sinua ja parantamaan yleistä suorituskykyä.
