Mitä eroa on MOSFETin ja releen välillä?
2026-04-26 36

Oikean kytkinlaitteen valinta on olennaista kaikissa sähkö- tai elektroniikkajärjestelmissä.Kaksi yleisimmistä vaihtoehdoista ovat MOSFETit ja releet.Molempia käytetään ohjaamaan piirejä, mutta ne toimivat eri tavoin ja on suunniteltu eri käyttötarkoituksiin.Jotkut järjestelmät tarvitsevat nopeaa ja tehokasta kytkentää, kun taas toiset tarvitsevat vahvaa eristystä ja kykyä käsitellä suurta tehoa.Tässä artikkelissa käsitellään tärkeimpiä eroja MOSFETien ja releiden välillä, miten ne toimivat, missä niitä käytetään ja kuinka valita oikea sovellukseesi.

Katalogi

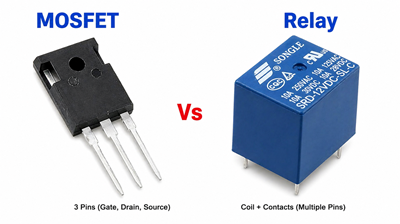

Kuva 1. MOSFETin ja releen vertailu

Mikä on rele ja miten se toimii?

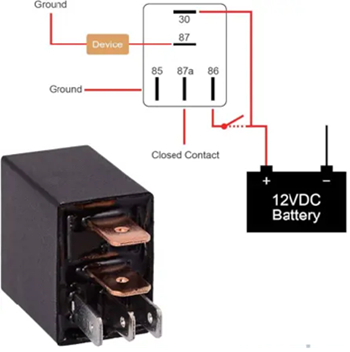

Kuva 2. Kuinka rele kytketään piiriin

A rele on an sähkömekaaninen kytkin jonka avulla pienitehoinen signaali voi ohjata tehokkaampaa piiriä turvallisesti ja tehokkaasti.Se toimii käyttämällä a kela että toimii sähkömagneettina kun virta kulkee sen läpi.Kun kela saa jännitteen, se luo magneettikentän, joka vetää liikkuvaa metalliosaa nimeltä armatuuri.Tämä liike muuttaa koskettimien sijaintia, jotka ovat niitä pisteitä avata tai sulkea sähköpiiri.

Tyypillisessä releessä niitä on normaalisti auki (NO) koskettimet, jotka pysyvät auki, kunnes ne aktivoituvat, ja normaalisti suljettu (NC) koskettimet, jotka pysyvät kiinni, kunnes rele vetää.Kun käämi saa virtaa, NO-koskettimet sulkeutuvat salliakseen virran kulkea, kun taas NC-koskettimet avautuvat pysäyttääkseen virran.Kun virta on poistettu, jousi palauttaa ankkurin alkuperäiseen asentoonsa palauttaen koskettimet oletustilaansa.

Tämän yksinkertaisen mekanismin avulla releet voivat ohjata suurjännite- tai suurvirtalaitteita, kuten moottoreita, valoja ja laitteita, käyttämällä matalajännitteistä ohjaussignaalia.Koska ohjauspuoli ja kuormapuoli ovat fyysisesti erotettuja, releet tarjoavat myös sähköisen eristyksen, mikä tekee niistä luotettavia ja turvallisia moniin sovelluksiin.

Mikä on MOSFET ja miten se toimii?

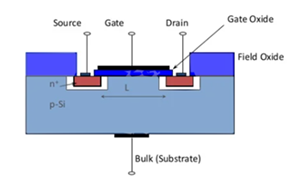

Kuva 3. MOSFETin sisäinen rakennekaavio

A MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) on a puolijohdekytkentälaite joka ohjaa virran kulkua käyttämällä an sähkökenttä mekaanisen liikkeen sijaan.Siinä on kolme pääterminaalia: portti, viemäri ja lähde.Portti on sähköisesti eristetty muusta laitteesta ohuella oksidikerroksella, mikä tarkoittaa, että siihen ei kulje juuri lainkaan virtaa.Virran käytön sijaan MOSFETiä ohjataan hilaan syötetyllä jännitteellä.

Kun hilaan syötetään jännite (N-kanavaisessa MOSFETissä), se luo sähkökentän, joka muodostaa johtava polku, nimeltään a kanava, viemärin ja lähteen välissä.Kun tämä kanava on muodostettu, virta voi kulkea vapaasti laitteen läpi.Kun hilajännite poistetaan tai lasketaan alle tietyn tason (kynnysjännite), kanava katoaa ja virta pysähtyy.Tämän ansiosta MOSFET voi toimia nopeana elektronisena kytkimenä.

Toisin kuin releet, MOSFETeissä ei ole liikkuvia osia, joten ne vaihtuvat paljon nopeammin ja toimivat äänettömästi.Ne ovat erittäin tehokkaita, erityisesti pienjännite- ja suurnopeussovelluksissa.Nopeiden vasteiden ja pitkän käyttöiän ansiosta MOSFETit ovat tämän päivän elektroniikkasuunnittelun pääkomponentti.

MOSFET vs Rele: Tärkeimmät erot

Alla olevassa taulukossa on yksinkertainen ja selkeä vertailu MOSFETien ja releiden tärkeimmistä eroista, mikä auttaa sinua päättämään nopeasti, mikä sopii sovellukseesi.

Ominaisuus	MOSFET	Rele
Kirjoita	Elektroninen (puolijohde)	Mekaaninen (sähkömagneettinen)
Miten se toimii	Käyttää jännitettä ohjata virran kulkua	Käyttää kelaa liikkumiseen yhteystiedot
Vaihtonopeus	Erittäin nopea (mikrosekuntia)	Hidas (millisekuntia)
Liikkuvat osat	Ei mitään	Kyllä (yhteystiedot liikkuvat)
Elinikä	Erittäin pitkä	Rajoitettu kulumisen vuoksi
Melu	Hiljainen	Napsautuksen ääni
Virrankulutus	Matala (jänniteohjattu)	Korkeampi (kela tarvitsee teho)
Sähköeristys	Ei täydellistä eristystä	Täysi eristys ohjauksen ja kuorman välillä
Kuorman tyyppi	Enimmäkseen DC	AC ja DC
Koko	Pieni ja kompakti	Isompi ja isompi
Lämpö	Voi tuottaa lämpöä kuormituksen alla	Vähemmän lämpöä koskettimissa
Luotettavuus	Korkea (ei kulumaa)	Voi huonontua ajan myötä
Kustannukset	Yleensä alhainen kohtalainen	Voi olla korkeampi tyypistä riippuen

MOSFET vs Relay Applications

Välityssovellukset:

• Kodinkoneet (ilmastointilaitteet, pesukoneet, jääkaapit)

• Autojen järjestelmät (käynnistysmoottorit, äänitorvet, ajovalot, polttoainepumput)

• Teollisuuden ohjauspaneelit (moottorit, pumput, kompressorit, kuljettimet)

• Suurjännite- ja suurvirtakytkentä

• Järjestelmät, jotka tarvitsevat sähköeristyksen turvallisuuden vuoksi

• Sähkönjakelu- ja kytkentäpiirit

• LVI-järjestelmät (lämmitys, ilmanvaihto, ilmastoinnin ohjaus)

• Hissien ja hissien ohjausjärjestelmät

• Generaattorin ja varavirran kytkentä (ATS-järjestelmät)

• Valonohjausjärjestelmät (katuvalot, rakennusvalot)

• Turva- ja suojajärjestelmät (katkaisijat, hälyttimet)

• Rautatieopastus ja raskaiden koneiden ohjaus

MOSFET-sovellukset:

• Virtalähteet ja DC-DC-muuntimet

• Akunhallintajärjestelmät (BMS)

• Moottoriajurit (robotit, tuulettimet, droonit, pienet koneet)

• Mikro-ohjain ja sulautetut järjestelmät (Arduino, IoT-laitteet)

• Kannettavat tietokoneet, älypuhelimet ja kannettava elektroniikka

• Nopeat kytkentäpiirit

• LED-ohjaimet ja valaistusjärjestelmät

• Äänivahvistimet ja signaalinkäsittelypiirit

• Aurinkovoimajärjestelmät ja invertterit

• Sähköajoneuvot (moottorin ohjaus, tehonsäätö)

• Robotiikkajärjestelmät (toimilaitteet, ohjauspiirit)

• Tietokoneiden emolevyt ja virranhallintapiirit

• Langaton lataus ja pikalatauspiirit

MOSFET vs Relay: kumpi on parempi sovelluksellesi?

MOSFETin ja releen välillä valinta riippuu erityistarpeistasi.Molemmat laitteet voivat ohjata sähköpiirejä, mutta ne on suunniteltu erilaisiin sovelluksiin.

A Rele on parempi valinta, kun järjestelmäsi sisältää korkea jännite tai korkea virta, varsinkin verkkovirralla.Rele on ihanteellinen myös silloin, kun tarvitaan sähköinen eristys, mikä tarkoittaa, että ohjauspiiri on turvallisuuden vuoksi erotettava kokonaan kuormasta.Releitä käytetään yleisesti laitteissa, teollisuusjärjestelmissä ja autosovelluksissa, joissa suuria kuormia tarvitaan ja nopeutta ei tarvita.

A MOSFET sopii paremmin pienjännite- ja tasavirtapiirit jotka vaativat nopeaa ja tehokasta vaihtoa.Koska siinä ei ole liikkuvia osia, se toimii hiljaa ja voi vaihtaa hyvin nopeasti, joten se sopii täydellisesti nykyaikaiseen elektroniikkaan, kuten mikrokontrolleriprojekteihin, virtalähteisiin, akkujärjestelmiin ja robotiikkaan.MOSFETit ovat suositeltavia myös silloin, kun tilaa on rajoitetusti ja energiatehokkuutta vaaditaan.

MOSFET vs Relay: Milloin sinun pitäisi käyttää

Sinun tulisi käyttää MOSFETiä tai relettä järjestelmäsi todellisen tilanteen mukaan, ei vain yleisten ominaisuuksien mukaan.

Käytä a rele milloin työskennellä todellisten sähköjärjestelmien kanssa kuten kodinkoneet, teollisuuskoneet tai autojen piirit.Näissä järjestelmissä käytetään yleensä vaihtovirtaa tai korkeajännitettä, jolloin turvallisuutta ja eristystä vaaditaan.Releet ovat myös parempia, kun tarvitset vain yksinkertaisen ON/OFF-ohjauksen ja kytkentää ei yleensä tapahdu.

Käytä a MOSFET sisään elektroniset ja digitaaliset järjestelmät jossa vaihto tapahtuu usein ja nopeudella on väliä.Tämä sisältää mikro-ohjainpiirit, akkukäyttöiset laitteet, virtalähteet ja robotiikkaa.MOSFETit ovat myös parempi valinta, kun tarvitset korkeaa hyötysuhdetta, alhaista lämpöä ja kompaktia muotoilua.

MOSFET vs rele: kytkentänopeuden vertailu

Vaihtonopeus on yksi suurimmista eroista MOSFETin ja releen välillä.A MOSFET vaihtaa erittäin nopeasti koska siinä ei ole liikkuvia osia.Se voi kytkeytyä päälle ja pois mikrosekunneissa (erittäin nopeasti), joten se on hyvä piireissä, jotka kytkeytyvät monta kertaa, kuten virtalähteet ja elektroniset laitteet.A rele on paljon hitaampi koska sen on siirrettävä metallikoskettimia.Kun kytket sen päälle, kelalla kestää jonkin aikaa vetää koskettimet.Tämä kestää yleensä millisekunteja (hitaammin).Tämän seurauksena releet eivät sovellu nopeaan tai toistuvaan kytkentään.

MOSFET vs rele: Virrankulutus ja tehokkuus

Virrankäyttö on toinen ero MOSFETin ja releen välillä, erityisesti järjestelmissä, jotka toimivat pitkiä aikoja.

A MOSFET käyttää hyvin vähän ohjaustehoa koska sitä ohjataan jännitteellä, ei virralla.Kun se on kytketty päälle, se menettää vain pienen määrän energiaa sisäisen vastuksen vuoksi.Tämä tekee siitä hyvän valinnan akkukäyttöisille laitteille ja energiaa säästäville järjestelmille.A rele, kuitenkin, tarvitsee jatkuvaa virtaa pitääksesi kelan aktiivisena, kun se on PÄÄLLÄ.Tämä tarkoittaa, että se jatkaa energian käyttöä myös silloin, kun se ei kytkeydy.Ajan myötä tämä voi johtaa korkeampaan virrankulutukseen, erityisesti järjestelmissä, jotka pysyvät päällä pitkiä aikoja.

MOSFET vs rele: käyttöikä ja luotettavuus

Elinikä ja luotettavuus MOSFETin ja releen välillä on paljon eroja sen mukaan, miten ne on rakennettu.A MOSFETissä ei ole liikkuvia osia, joten se ei kulu helposti.Se voi vaihtaa miljoonia tai jopa miljardeja kertoja ja toimii silti kunnolla.Tämä tekee siitä erittäin luotettavan järjestelmille, jotka vaihtuvat usein, kuten elektroniikka, virtalähteet ja automatisoidut laitteet.

A reletoisaalta, siinä on liikkuvat koskettimet, jotka avautuvat ja sulkeutuvat joka kerta se vaihtaa.Pitkällä aikavälillä nämä koskettimet voivat kulua, palaa tai vaurioitua kipinöiden (kaari) vuoksi, kun suurvirta kytketään.Tästä johtuen releiden käyttöikä on rajoitettu, erityisesti sovelluksissa, joissa kytkentä tapahtuu usein.

MOSFET vs Rele: Sähköeristys ja turvallisuus

Sähköeristys ja turvallisuus tarvitaan käytettäessä korkeajännitteisiä tai herkkiä piirejä.A rele tarjoaa täydellisen sähköeristyksen ohjauspuolen ja kuormapuolen välillä.Tämä tarkoittaa, että kahta osaa ei ole kytketty suoraan, joten korkea jännite tai kuorman aiheuttamat viat eivät pääse helposti ohjauspiiriin.

A MOSFETtoisaalta, ei itsessään tarjoa täyttä eristystä.Ohjaussignaali ja kuorma jakavat saman sähköpolun, joten yhteys on suora.Tämä tarkoittaa, että piiriä suunniteltaessa tarvitaan erityistä huolellisuutta, etenkin kun käsitellään korkeampia jännitteitä.Eristyksen saavuttamiseksi MOSFETeillä tarvitaan yleensä lisäkomponentteja, kuten optoeristimiä tai ohjainpiirejä.

Yleisiä virheitä valittaessa MOSFETin ja releen välillä

Väärän laitteen valinta voi aiheuttaa huonon suorituskyvyn, vaurioita tai turvallisuusriskejä.Tässä on yleisiä virheitä, joita kannattaa välttää:

MOSFETin käyttö korkeajännitteisille vaihtovirtakuormille - MOSFETit ovat pääasiassa tasavirtaa varten.Niiden käyttäminen suoraan vaihtovirralla ilman asianmukaista suunnittelua voi aiheuttaa vian.

Sähköeristystarpeiden huomioimatta jättäminen - Jos järjestelmäsi tarvitsee eristystä turvallisuuden vuoksi, rele on usein parempi valinta.

Väärän jännitteen tai virran luokitus - Laitteen käyttö, jonka arvot ovat vaadittua alhaisemmat, voi johtaa ylikuumenemiseen tai vaurioitumiseen.

Ei aja MOSFET-porttia kunnolla - Heikko tai väärä hilajännite voi aiheuttaa MOSFETin lämpenemisen eikä kytkeydy kokonaan.

Releen käyttö nopeaan kytkentään - Releet ovat hitaita ja voivat kulua nopeasti, jos niitä vaihdetaan liian usein.

Unohdetaan relekelan virrankulutus - Releet tarvitsevat jatkuvaa virtaa pysyäkseen PÄÄLLÄ, mikä voi hukata energiaa pitkäkestoisissa järjestelmissä.

MOSFET-laitteiden lämmönhallinnan huomioiminen - Ilman asianmukaista jäähdytystä tai suunnittelua MOSFETit voivat ylikuumentua kuormituksen alaisena.

Elinikä huomioimatta - Releet kuluvat ajan myötä, erityisesti usein vaihdettavissa sovelluksissa.

Koskettimien tai liittimien väärä johdotus - Väärät liitännät voivat aiheuttaa piirin vian tai käyttäytyä odottamattomasti.

Kuinka valita MOSFETin ja releen välillä

MOSFETin ja releen välillä valinta on helppoa, jos tarkastelet piirisi tarpeita.

Tarkista ensin tehon tyyppi.Jos piirisi käyttää vaihtovirtaa, rele on yleensä parempi valinta.Jos se käyttää tasavirtaa, MOSFET on parempi.Mieti seuraavaksi kuorman koko.Korkealla jännitteellä tai suurella virralla rele on turvallisempi.Pienellä tai keskisuurella teholla MOSFET toimii hyvin.

Harkitse nyt nopeus .Jos piirisi on vaihdettava hyvin nopeasti tai monta kertaa, käytä MOSFETiä.Jos kytkentä on hidasta tai vain silloin tällöin, rele on hyvä.Mieti myös turvallisuutta.Jos tarvitset eristystä ohjauksen ja kuorman välillä, valitse rele.Jos eristystä ei tarvita, MOSFET on kunnossa.

Katso virrankulutusmyös.MOSFET käyttää vähemmän tehoa, kun taas rele käyttää enemmän tehoa, koska sen käämi pysyy PÄÄLLÄ.Lopuksi, mieti kokoa ja elämää.MOSFET on pieni ja kestää pidempään.Rele on isompi ja voi kulua, mutta sopii silti yksinkertaisiin töihin.

Johtopäätös

MOSFETit ja releet ovat molemmat hyödyllisiä kytkinlaitteita, mutta kumpikin sopii parhaiten erilaisiin tilanteisiin.Rele on hyvä valinta korkeajännite-, vaihtovirtakuormitukseen ja turvalliseen eristykseen, kun taas MOSFET on parempi nopeaan kytkentään, alhaiseen virrankäyttöön ja nykyaikaisiin elektroniikkajärjestelmiin.Kun ymmärrät niiden erot nopeudessa, tehokkuudessa, käyttöiässä ja turvallisuudessa, voit valita oikean laitteen tarpeisiisi.
