Kattava opas DS1302 RTC: lle
2024-11-09 5497

DS1302-siru integroi saumattomasti reaaliaikaisen kello-/kalenterijärjestelmän ja 31 tavua staattista RAM-muistia, jotka purkaavat sulavasti ajankäytön mysteerit.Se tarjoaa keinon kommunikoida tehokkaasti mikroprosessorien kanssa hyödyntämällä yksinkertaistettua sarjarajapinta.Tämä asiakirja keskittyy syvästi sirun arkkitehtuuriin, paljastaen monimutkaisen toiminnan ja elektronien tanssin sen piirissä.Se herättää teknologisen suunnittelun tyylikkyyden kiinnostavien uteliaisuuden.

Luettelo

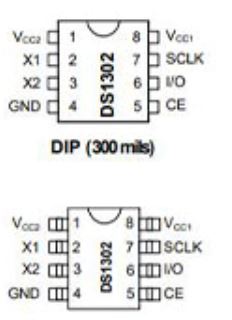

DS1302 -nastayhteyksien yleiskatsaus

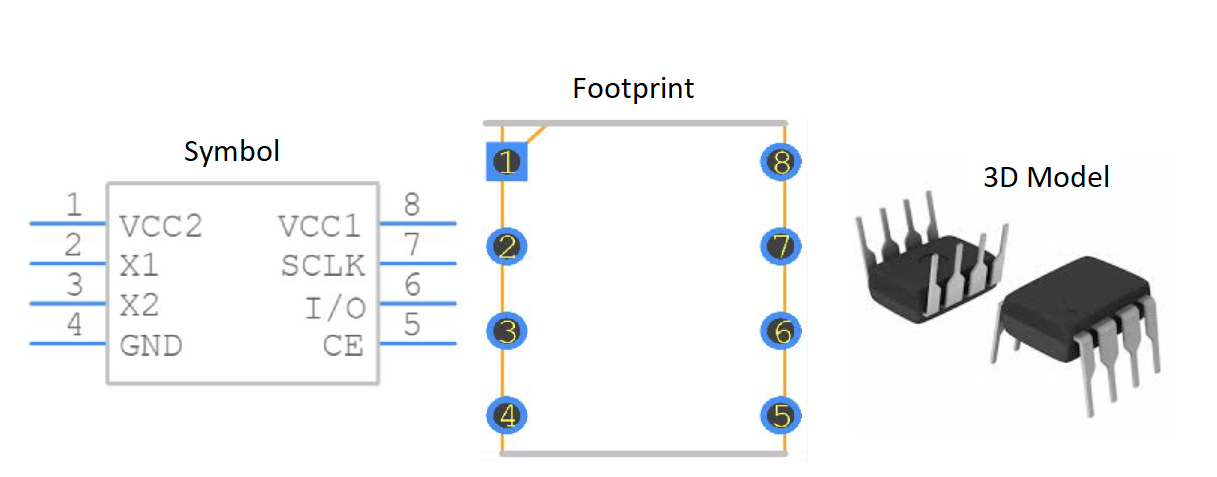

DS1302: n CAD -malli

Yleiskatsaus DS1302: sta

Se DS1302 Yhdistä reaaliaikainen kello/kalenteri 31 tavulla staattista RAM-muistia, jotka on muotoiltu pienen virran skenaarioiden mukaan.Se tarjoaa huolellisia ajankäyttötietoja sekuntien, minuuttien, tuntien, päivien, päivämäärien, kuukausien ja vuosien ajan, täydellisenä harppausvuoden mukautuksilla, joita käsitellään vaivattomasti.Tämä järjestelmä mahdollistaa sekä 24 tunnin että 12 tunnin aikamuodot, joissa on AM/PM-indikaattori digitaalisen ajan näyttöormien käyttäjän asetusten palvelemiseksi.Sen sarjaviestinnän rajapinta helpottaa yhteyksiä erilaisiin mikroprosessoreihin, mikä ilmentää sopeutumiskykyä järjestelmän suunnittelussa.

DS1302: n ominaisuudet

Integroitu ajankäyttö ja tietojen käsittely

DS1302 osoittautuu monipuoliseksi vaihtoehtoksi ajankäyttötehtäville, jotka kattavat kaikki toiminnot tarjoamalla väliaikaisen tietojen tallentamisen RAM-muistiin.Ajankestävyys suoritetaan tehokkaasti virtaviivaisen kolmen johdin sarjarajapinnan kautta, mikä mahdollistaa sujuvan yhteyden mikrokontrollereiden kanssa.Tämä asennus mahtuu monimuotoisiin tiedonsiirtomenetelmiin, kuten yhden tavun ja purskeen tilaan, injektoimalla joustavuutta monimutkaisiin järjestelmiin.

Tehokas energian käyttö

DS1302: n merkittävä ominaisuus on sen varovainen tehonkäyttö, joka toimii jännitealueella 2,0 V - 5,5 V.Kun se toimii 2,0 V: n nopeudella, se käyttää vain 300NA: ta, esittäen itsensä hyvin sopivaksi valinnaksi pienitehoisiin sovelluksiin, kuten akkukäyttöisissä laitteissa.Tämä energiatehokkuuden taso vähentää akkujen muutosten tiheyttä, pidentäen laitteiden käyttöikää - hyödyllinen tekijä etäasetusten hallinnassa, jotka etsivät luotettavuutta ja vähemmän keskeytyksiä.

Avaruustalous

DS1302: n kompakti 8-nastainen upotus ja siten paketit varmistavat, että se vie minimaalisen tilan, houkuttelevan piirteen laitteiden suunnittelussa, jossa jokainen tila on korvaamaton.Muototekijän monipuolisuus näkyy sen työllisyydessä eri aloilla, kulutuselektroniikasta teollisuuskoneisiin.Lisäksi sen pieni paketti helpottaa sirun sisällyttämistä olemassa oleviin piirimalleihin, mikä tekee meille yksinkertaisemman päivittää vanhempia järjestelmiä ilman vaivaa.

Laaja käyttölämpötila -alue

DS1302: n kyky toimia luotettavasti teollisuuden lämpötila -alueella laajentaa sen sovellettavuutta, jolloin se voi menestyä haastavissa ympäristöolosuhteissa.Tämä ominaisuus tekee siitä luotettavan valinnan laitteille, joiden on suoritettava tasaisesti äärimmäisissä lämpötiloissa, kuten ulkotiloissa ja autosovelluksissa.Vahva lämpötilan sietokyky on todistus sen horjumattomasta luotettavuudesta, ominaispiirteestä, joka arvostaa operaatioskenaarioissa.

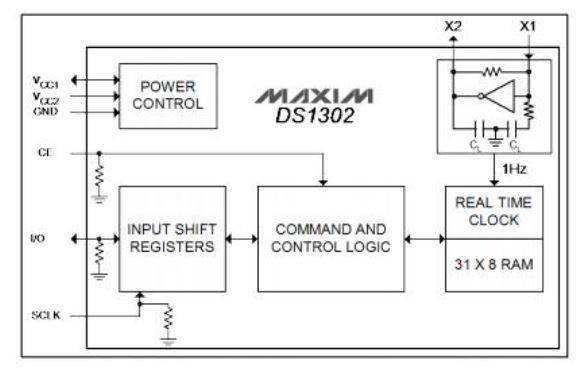

DS1302 Funktionaalinen lohkokaavio

Tekniset eritelmät

Maxim Integrated tarjoaa laajan spektrin DS1302+: lle, joka toimii kattavana oppaana sen ominaisuuksien tarttumiseksi ja integroimiseksi saumattomasti erilaisiin sovelluksiin.Se DS1302+ Excels tarkalla ajoitustoiminnolla, näkökohta järjestelmille, jotka haluavat ylläpitää huolellista ajankäyttöä ja tehokasta tiedonhallintaa.Seuraava taulukko on MaxIM -integroidun DS1302+: n tekniset tekniset tiedot, määritteet, parametrit.

DS1302: n toimintapiiri

DS1302-reaaliaikainen kellomoduuli muodostaa yhteyden mikroprosessorien kanssa synkronisen sarjaviestinnän rajapinnan kautta, mikä edellyttää vain kolme liitäntää: Chip Enable (CE), syöttö/lähtö (I/O) ja sarjakello (SCLK).Tätä virtaviivaista johdotuskehystä arvostetaan sen yksinkertaisuudesta ja luotettavuudesta, mikä heijastaa suunnittelun tyylikkyyttä.Tiedonsiirto kello/RAM -muisti voi tapahtua joko yksi tavu kerrallaan tai jopa 31 tavun purskeina.Suunnittelu mahdollistaa toiminnan erittäin pienellä teholla, säilyttäen tiedot ja kellotiedot alle 1 µW.Tyypillinen toimintapiiri on esitetty alla.

Vaihtoehdot DS1302: lle

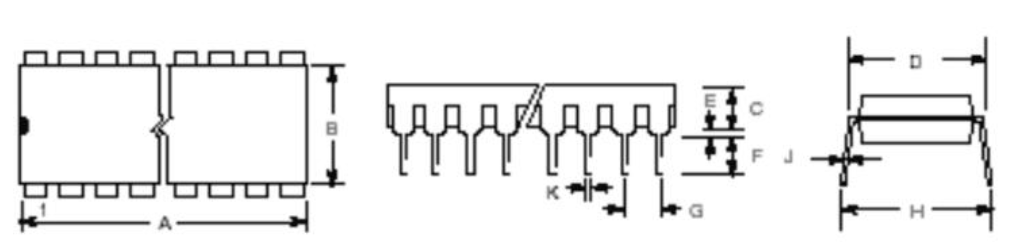

DS1302: n mitat

DS1302: n valmistaja

Maxim -integroitu johtaa teknologiseen maisemaan uraauurtavan kehityksen kanssa synkronoinnissa, energiatehokkuudessa ja tietojen luotettavuudessa, keskittyen ajankäyttöön, virranhallintaan ja viestintätekniikkaan.Nämä alueet edistävät saumattomia elektronisia vuorovaikutuksia ja optimoivat energiankulutusta varmistaen luotettavan tiedonvaihdon.Yhtiö polttaa luovaa tekniikkaa tarjoamalla tehokkaita työkaluja ja resursseja, jotka lievittävät monimutkaisia ​​suunnitteluhaasteita, mikä antaa meille mahdollisuuden kehittää varmuutta ja tarkkuutta.

Vertailukelpoiset osat
