STM8S103F3P6 -mikrokontrollerin ominaisuuksien ja sovellusten tutkiminen
2024-08-02 5583

Luettelo

Mikä on STM8S103F3P6 -mikrokontrolleri?

Se STM8S103F3P6 on stmicroelectronicsin valmistama 8-bittinen mikrokontrolleri, joka on tunnettu sen vaikuttavasta toiminnasta ja saumattomasta integraatiosta.Tämä kompakti laite on varustettu pintaan asennetulla laitteella (SMD) -asennustyylillä, joka ilmentää edistyneitä ydintä ja oheislaitteita, jotka valmistetaan huolellisesti huipputeknologian avulla.Kellotaajuudella 16 MHz STM8S103F3P6 tarjoaa vankan I/O -kyvyn, joka varmistaa tehokkaan tietojenkäsittelyn ja käsittelyn.Sen riippumaton vahtikoira -ajastin, joka on varustettu riippumattomalla kellonlähteellä ja kellon suojausjärjestelmällä, takaa laitteen optimaalisen suorituskyvyn ja kestävyyden mahdollisten häiriöiden suhteen.

Yksi sen standout-ominaisuuksista on sen flash-muisti, joka tarjoaa haihtumattoman tallennuksen koodille ja datalle.Käyttöjännitealueella, joka on välillä 2,95 V - 5,5 V, tämä mikrokontrolleri on erittäin monipuolinen ja mukautettava eri sovelluksiin.Lisäksi se tarjoaa laajan käyttölämpötila -alueen -40 ° C -85 ° C, mikä tekee siitä sopivan käyttöönottoon erilaisissa ympäristöolosuhteissa.

Korvaus ja vastaava

• MSP430G2353

• PIC16LF18444T

Olla STM8S103F3P3

Olla STM8S103F3P3TR

Olla STM8S103F3P6TR

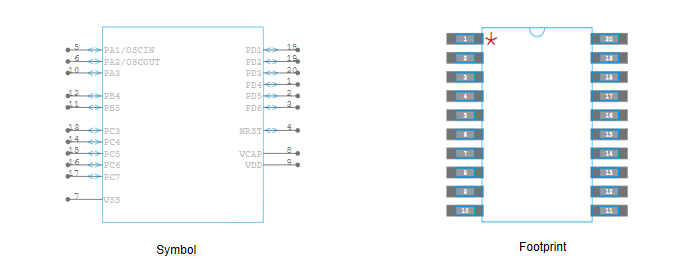

STM8S103F3P6 symboli ja jalanjälki

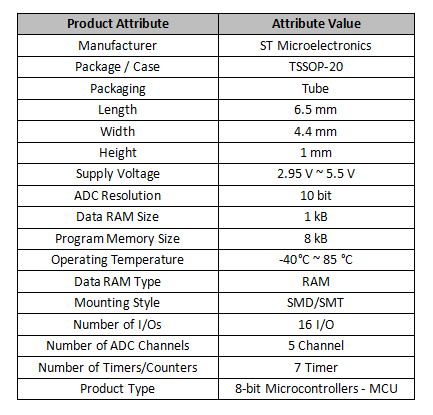

STM8S103F3P6: n tekniset parametrit

STM8S103F3P6: n ominaisuudet

Pieni virrankulutus: Siinä on erilaisia ​​pieniä virrankulutusmuotoja, joista valitaan, mukaan lukien tyhjäkäynnin tila, lepotila, syvä lepotila ja OFF -tila, jotka voivat pidentää akun käyttöikää tehokkaasti ja säästää energiaa.

Korkea suorituskyky: Se omaksuu korkean suorituskyvyn STM8-ydinarkkitehtuuria, joka mahdollistaa toimintataajuuden olevan jopa 16MHz, mikä parantaa huomattavasti ohjeen suorittamisen nopeutta ja tarjoaa sovelluksillemme tehokkaampia laskentaominaisuuksia.

Useat viestintärajapinnat: Se tukee erilaisia ​​viestintärajapintoja, mukaan lukien SPI (sarjaperifeerinen rajapinta), I2C ja UART.Näiden rajapintojen kautta se voi helposti kommunikoida ja olla vuorovaikutuksessa ulkoisten laitteiden kanssa enemmän toimintojen ja sovellusten saavuttamiseksi.

Runsaat oheislaitteet: STM8S103F3P6 -mikrokontrollerilla on runsaasti perifeerisiä resursseja, mukaan lukien 16 kt flash -muistia ja 1 kt RAM -muistia, samoin kuin yleisesti käytettyjä rajapintoja, kuten GPIO -nastat, ajastimet ja UART.Näiden oheislaitteiden monimuotoisuus tekee laitteesta sopivan erilaisiin sovellusskenaarioihin ja voi vastata eri alojen ja toimialojen tarpeisiin.STM8S103F3P6 voi tarjota tukea teollisuuden hallintaan, älykkäästi tai sulautettuihin järjestelmiin.

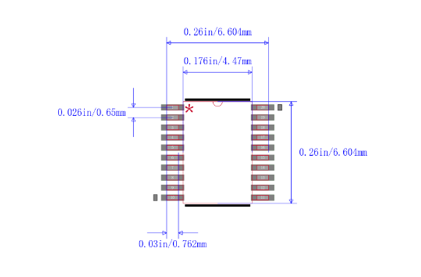

STM8S103F3P6: n koko ja paketti

STM8S103F3P6 on pakattu ohueen kutistuvaan pieneen ääriviivapakkaukseen (TSSOP) ja siinä on 20 nastaa.Keho ja lyijyväli ovat pienempiä kuin tavalliset SOIC -paketit.TSSOP: n tyypillinen ominaisuus on pinoiden muodostuminen pakatun sirun ympärille, mikä tekee siitä sopivan johdotuksen asentamiseen PCB: iin SMT -tekniikan avulla.Kun käytetään TSSOP-pakettia, loisten parametrit (suurten virran muutoksen aiheuttamat lähtöjännitehäiriöt) ovat pienempiä, joten se sopii korkeataajuisiin sovelluksiin.Tällainen paketti on helpompaa käyttää ja sillä on korkeampi luotettavuus.

TSSOP -paketissa on seuraavat ominaisuudet:

• Pieni tappiväli: Tappiväli on yleensä 0,5 mm tai 0,65 mm.Piirilevyn kuparipalkkien suunnittelussa enemmän laitteita voidaan asettaa piirilevylle samalla alueella ja koolla.

• Laaja sovellus: Sitä voidaan soveltaa erilaisiin sovelluskenttiin, kuten mikrokontrollereihin, DSP: iin, muistisiruihin ja virtalähteen siruihin.

• Korkea PIN -arvo: Tappien lukumäärä on yleensä noin 20–64, mikä voi täyttää tietyt siru -integrointivaatimukset.

• Pieni pakkauskoko: Verrattuna tavallisiin pieniin ääriviivat (SO) paketteihin, sen pakkauskoko on pienempi, paksuus on ohuempi ja tilavuus on pienempi, joten se sopii korkean tiheyden integroidun piirin pakkaamiseen.

• Korkea suorituskyky: Se omaksuu pintaasennustekniikkaa, sillä on hyvä johtavuus ja korroosionkestävyys ja se voi täyttää erityisvaatimukset, kuten nopea, korkea taajuus, miniatyrisointi ja niin edelleen.

STM8S103F3P6: n sähköiset ominaisuudet

Parametriolosuhteet

Ellei toisin mainita, kaikki jännitteet viitataan VSS: iin.

Minimi- ja enimmäisrajat

Pienimmät ja maksimiarvot taataan kaikkein haitallisimmissa olosuhteissa, jotka kattavat ympäristön lämpötilan, syöttöjännitteen ja taajuudet.Nämä takuut luodaan 100 prosentilla laitteista suoritetuilla tiukoilla tuotantotesteillä, jotka suoritetaan ympäristön lämpötilassa TA = 25 ° C ja TA = Tamax (määritelty valitulla lämpötila -alueella).

Karakterisointituloksiin, suunnittelusimulaatioihin ja/tai teknologisiin ominaisuuksiin perustuvat arvot on esitetty taulukon alaviitteissä, eikä niitä ole suoritettu tuotantotestaus.Karakterisoinnin suhteen minimi- ja maksimiarvot koskevat näytteen arviointeja ja merkitsevät keskiarvoa plus- tai miinus -alueella kolme kertaa keskihajontaa (keskiarvo ± 3σ).

Tyypilliset arvot

Ellei nimenomaisesti mainita toisin, vakiotiedot määritetään TA = 25 ° C: lla, VDD = 5 V. Nämä arvot toimitetaan yksinomaan suunnitteluviitteinä, eikä niille ole tehty testausta.

ADC -arvojen tyypillinen tarkkuus määritetään karakterisoimalla näytteitä standardista diffuusioerästä koko lämpötila -alueella.Tässä yhteydessä 95%: lla laitteista on virhe määritellyssä arvossa (keskiarvo ± 2σ).

Tyypilliset käyrät

Ellei erityisesti ilmoiteta, kaikki standardikaaviot on tarkoitettu yksinomaan suunnitteluviitteinä, eikä niitä ole testattu.

Absoluuttiset enimmäisarvot

Määritettyjen absoluuttisten enimmäisluokitusten ylittäminen voi aiheuttaa laitteen pysyviä vaurioita.Nämä arvosanat osoittavat vain stressi -rajat, joita laite voi kestää, eikä ole tarkoiteta, että laite toimii kunnolla näissä olosuhteissa.Altistuminen olosuhteille enimmäisluokituksissa tai sen lähellä voi vaikuttaa haitallisesti laitteen luotettavuuteen.

Laitteen lähetysprofiili, jossa hahmotellaan sovellusolosuhteitaan, noudattaa JEDEC JESD47 -pätevyysstandardia, laajennetuilla lähetysprofiileilla on saatavana pyynnöstä.

Käyttöolosuhteet

Ulkorenkaatti

Ensisijaisen säätimen stabiilisuuden saavuttamiseksi ulkoinen kondensaattori, joka on merkinnyt CEXT, tulisi kytkeä VCAP -nastaan.On välttämätöntä varmistaa, että sarjan induktanssi pysyy alle 15 NH.

Toimitusvirtaominaisuudet

Nykyinen kulutus mitataan seuraavassa kuvassa havainnollistettu.

Toimitusvirran kokonaiskulutus ajotilassa

MCU sijoitetaan seuraaviin olosuhteisiin:

• Kaikki oheislaitteet on poistettu käytöstä (kello pysäytetään perifeeristen kelloporttitietojen avulla) paitsi jos mainitaan nimenomaisesti.

• Kaikki I/O -nastat syöttötilassa staattisella arvolla VDD: llä tai VSS: llä (ei kuormaa)

Jollei VDD: n ja TA: n yleiset käyttöolosuhteet.

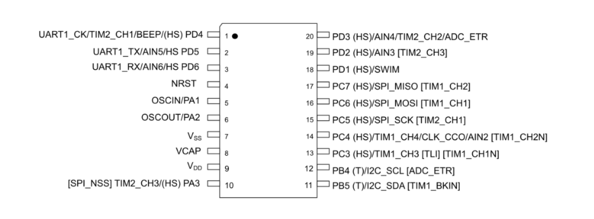

STM8S103F3P6: n pinout -kokoonpanot

STM8S103F3P6: lla on 20 nastaa, sen PIN -nimet ja toiminnot ovat seuraavat:

PIN1 (PD4/ BEEP/ TIM2_ CH1/ UART1 _CK): portti D4

PIN2 (PD5/ AIN5/ UART1 _TX): portti D5

PIN3 (pd6/ ain6/ uart1 _rx): portti D6

PIN4 (NRST): Nollaa

PIN5 (PA1/Oscin): Portti A1

PIN6 (PA2/OSCOUT): Portti A2

PIN7 (VSS): Digitaalinen maa

PIN8 (VCAP): 1,8 V säätimen kondensaattori

PIN9 (VDD): Digitaalinen virtalähde

PIN10 (PA3/ TIM2_ CH3 [SPI_ NSS]): portti A3

PIN11 (PB5/ I2C_ SDA [TIM1_ BKIN]): portti B5

PIN12 (PB4/ I2C_ SCL): portti B4

PIN13 (PC3/ TIM1_CH3 [TLI] [TIM1_ CH1N]): portti C3

PIN14 (PC4/ CLK_CCO/ TIM1_ CH4/ AIN2/ [TIM1_ CH2N]): portti C4

PIN15 (PC5/ SPI_SCK [TIM2_ CH1]): portti C5

PIN16 (PC6/ SPI_MOSI [TIM1_ CH1]): portti C6

PIN17 (PC7/ SPI_MISO [TIM1_ CH2]): portti C7

PIN18 (PD1/ Swim): Port D1

PIN19 (PD2/ AIN3/ [TIM2_ CH3]): portti D2

PIN20 (PD3/ AIN4/ TIM2_ CH2/ ADC_ ETR): portti D3

Kuten yllä olevassa kuvassa esitetään, STM8S103F3P6 -sirulla on jopa 16 I/OKäytetään syöttötappeina ulkoisten signaalien lukemiseen tai lähtötappeina signaalien lähettämiseen ulkoisille laitteille.Lisäksi jokaiselle I/O -nastalle voidaan määrittää itsenäisesti keskeytysvektori, joka helpottaa keskeytyksien tarkkaa käsittelyä, kun ne tapahtuvat.

STM8S103F3P6: n sovellukset

• Automaatiojärjestelmät: Tätä mikrokontrolleria voidaan käyttää automaatiojärjestelmissä, kuten sähköverhot, pääsynhallintajärjestelmät, lämpötilanhallinta ja valaistuksen hallinta.

• IoT (esineiden Internet) -sovellus: Jos meidän on kehitettävä Internet -laitteita, sitä voidaan käyttää Internet -solmujen ohjaimena erilaisten anturien ja viestintämoduulien yhdistämiseksi ja hallitsemiseksi.

• Henkilökohtaiset elektroniset laitteet: Käytetään digitaalikameroissa, MP3- ja MP4 -soittimissa, elektronisissa pelikonsoleissa jne.

• Elektroniset laitteet: Käytetään erilaisten elektronisten laitteiden kehittämiseen

, kuten elektroniset lelut, kaukosäätimet, minilaskurit jne.

• Teollisuuskenttä: Käytetään PLC: ssä, teollisuusohjaimissa, prosessiautomaatioissa ja laivan automaattisen ohjauslaitteen jne.

• Tiedonkeruu- ja anturiliitäntä: Käytetään ympäristöolosuhteiden seuraamiseen ja tietojen keräämiseen tai erilaisten anturien, kuten valosanturien, lämpötila -anturien ja kosteusanturien, yhdistämiseen.

• Sulautettu ohjausjärjestelmä: Käytetään erilaisten sulautettujen ohjausjärjestelmien, kuten kodinkoneiden, teollisuuslaitteiden, sähkötyökalujen jne. Suunnitteluun.

Usein kysyttyjä kysymyksiä [UKK]

1. Mikä on STM8S103F3P6?

STM8S103F3P6 on stmicroelconicsin kehittämä mikrokontrollerisiru.Se kuuluu 8-bittisten mikrokontrollerien STM8-perheeseen ja sitä käytetään laajasti erilaisissa sulautetuissa järjestelmissä ja IoT-sovelluksissa.

2. Mikä on STM8S103F3P6: n spec?

STM8S103F3P6-mikrokontrolleriyksikössä on 640 bittinen ROM, 10-bittiset 5-kanavat ADC, 1 kt RAM-muistia ja ohjelman muistin koko 8 kt.

3. Mikä on STM8S103F3P6: n korvaaminen ja vastaava?

Voimme korvata STM8S103F3P6 MSP430G2353, PIC16LF18444T, STM8S103F3P3, STM8S103F3P3TR tai STM8S103F3P6TR.

4. Onko STM8S103F3P6 sopiva pienitehoisiin sovelluksiin?

Kyllä, STM8S103F3P6 on suunniteltu pienitehoisilla ominaisuuksilla, ja sitä voidaan käyttää akkukäyttöisissä tai pienitehoisissa sovelluksissa, joissa energiatehokkuus on välttämätöntä.

5. Mitkä ovat STM8S103F3P6: n keskeiset piirteet?

Joitakin STM8S103F3P6: n keskeisiä piirteitä ovat GPIO (yleiskäyttöinen syöttö/lähtö) -tapit, UART (universaali asynkroninen vastaanotin/lähetin) viestintä, I2C (integroidut piiri) viestintä, SPI (sarja perifeerinen rajapinta) viestintä, ajastimet ja paljon muuta.
