Kattava opas ATMEGA328-PU-mikrokontrolleriin
2024-08-02 6398

Luettelo

Mikä on ATMEGA328-PU-mikrokontrolleri?

Se on pienitehoinen CMOS-mikrokontrolleri, joka valjastaa 8-bittisen suunnittelun ominaisuudet ja toimii huippuluokan AVR-parannetussa RISC-arkkitehtuurissa.AVR -ydin yhdistää rikkaan syöttöjoukon, jossa on 32 deaktivaattoria ja 3 rekisteröintiä, jotka on kytketty suoraan aritmeettiseen logiikkayksikköön (ALU), jolloin kaksi riippumatonta rekisteriä pääsee yhdellä ohjeella yhdessä kellosyklissä.Tämä tuloksena oleva arkkitehtuuri on erinomainen kooditehokkuudessa, mikä tuottaa jopa 10 kertaa suuremman läpimenon kuin tavanomaiset CISC -mikrokontrollerit.Tämä poikkeuksellinen kapasiteetti antaa järjestelmäsuunnittelijoille mahdollisuuden kalibroimaan hienosti tehoa ja prosessointinopeuden välistä herkän tasapainon antaen heille vapauden optimoida heidän mallit.

ATMEGA328-PU toimii enimmäismäärällä 5,5 volttia, se sisältää 32 kilobyytin ohjelmamuistia ja se toimii nopeudella 20 megahertsiä.Lisäksi siinä on muun muassa erilaisia ​​oheisrajapintoja, kuten UART, SPI, I2C ja ADC.

Korvaus ja vastaava

Olla ATMEGA328-AU

Olla ATMEGA328-MMHR

Olla Atment328-mur

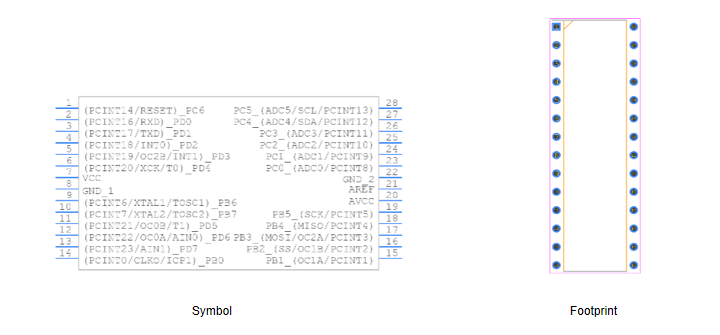

ATMEGA328-PU: n symboli ja jalanjälki

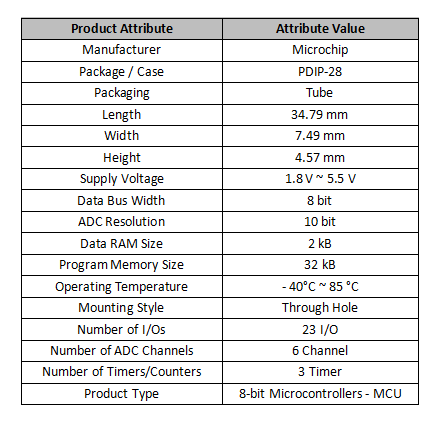

ATMEGA328-PU: n tekniset parametrit

ATMEGA328-PU: n ominaisuudet

• SRAM-muisti: AMEGA328-PU-mikrokontrollerilla on integroitu SRAM-muistin 2k tavua, joka toimii tallennuksena välttämättömille tiedoille tai väliaikaiselle tehtävän välimuistiin ajon aikana.

• Laitteistokerroin: Vain kahdella kellosyklillä tämä laitteistokertoimet ovat erinomaisia ​​monimutkaisten laskelmien hallinnassa.

• Työrekisterit: Siinä on 32 8-bittisiä yleiskäyttöisiä työrekistereitä, jotka toimivat täysin staattisessa työtilassa, varmistaen sekä parantuneen mikrokontrollerin nopeuden että vähentyneen tehonkulutuksen.

• EEPROM-muisti: Sirulla on 1024 tavun EEPROM, jonka elinikä on 100 000 poisto- ja kirjoitusjaksoja.Lisäksi se sisältää valinnaisen käynnistyskoodialueen, jossa on riippumattomat lukitusbittit, jotka antavat käyttäjille mahdollisuuden salata ohjelmansa mukauttamalla näitä lukitusbittejä.

• Flash -muisti: 32 kilotavulla ohjelmoitavaa Flash -muistia, se antaa käyttäjille mahdollisuuden tallentaa ja muokata ohjelmakoodeja vaivattomasti.Ylimääräinen käynnistyskoodiosa, joka sisältää erillisen lukitusbittien, tarjoaa parannettua järjestelmän joustavuutta ja mukavuutta.Käyttäjät voivat käyttää CHIP-käynnistysohjelmaa järjestelmän sisäisen ohjelmoinnin suorittamiseen, mikä mahdollistaa monipuolisen hallinnan koko järjestelmän suhteen.

• Haihtumaton ohjelma ja datamuisti: Tällä muistilla on kyky säilyttää luotettavasti käyttäjäohjelmat ja tiedot varmistaen, että tiedot pysyvät ehjinä jopa sähkökatkoksien tai odottamattomien olosuhteiden aikana.

• Tehokas toimintataajuus: Kun se toimii 20MHz: llä, sen suorituskyky on jopa 20 mips.

• Tehokas ohjesarja: ATMEGA328-PU-mikrokontrollerilla on 131 monipuolinen ja vankka ohjeet, mikä tekee siitä erittäin taitavana laajan valikoiman tehtävien hallintaan.Sen ohjeiden suorittamisen nopeus on poikkeuksellisen nopea, ja suurin osa toiminnoista suoritetaan yhdessä kellosyklissä, mikä parantaa merkittävästi tietojenkäsittelyä ja toimintanopeutta.

• Runsaat oheislaitteet: AThega328-PU tarjoaa valikoiman ajastimia/laskuria, mukaan lukien kaksi 8-bittistä ajastinta/laskuria, jotka on varustettu riippumattomilla prescaler- ja vertailutoiminnoilla, sekä 16-bittisellä ajastimella/laskurilla, joka sisältää prescalerin, vertailutoiminnon jaKaappaustoiminto.Lisäksi se sisältää reaaliaikaisen laskurin itsenäisen oskillaattorin kanssa.Lisäksi tämä mikrokontrolleri tukee QTouchia ja QMatrixia kapasitiiviselle kosketuspainikkeelle, liukusäätimelle ja pyörien hankkimiselle, mikä mahdollistaa jopa 64 tunnistuskanavan tarkkailun.

ATMEGA328-PU: n sovellukset

• Älykäs laitteisto: Käytetään älykkäisiin laitteisiin, kuten älykkäisiin rannekkeisiin, älykelloihin, älykkäisiin kaiuttimiin jne.

• IoT -laitteet: Käytetään erilaisissa IoT -laitteissa, kuten älykäs valaistus, älykkäät lämpömittarit ja älykkäät oven lukot.

• Ääni- ja videolaitteet: Käytetään ääni- ja videolaitteiden, kuten kameroiden ja älykkäiden kaiuttimien, hallintaan ja tietojen käsittelyyn.

• Anturirajapinta: Käytetään erilaisissa antureissa, kuten valosanturi, kosteusanturi ja lämpötila -anturi ympäristöparametrien seuraamiseksi.

• Pelinhallintataulu: Käytetään pelinhallintataulujen, kuten elektronisten lemmikkien ja älykkäiden lelujen, kehittämiseen.

• Robotiikka: Käytetään robotin liikkeiden ja anturitietojen keräämisen, kuten palvelrobotien ja koulutusrobotien, hallintaan.

• Sulautetut järjestelmät: Käytetään erilaisissa erittäin integroiduissa sulautetuissa järjestelmissä, jotka vaativat ohjaimia, kuten lääketieteellisiä laitteita, teollisuusohjausjärjestelmiä ja älykkäitä kodin laitteita.

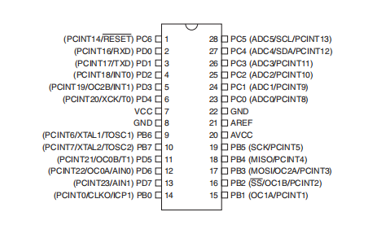

PIN-ATMEGA328-PU: n nastakokoonpano ja kuvaus

VCC: Digitaalinen toimitusjännite

GND: maa

Portti B (PB7: 0) XTAL1/XTAL2/TOSC1/TOSC2: on 8-bittinen kaksisuuntainen I/O-portti, jossa on sisäisiä veto-up-vastuksia, kun jokaisen bitin valinta on muokattavissa.Portin B lähtöpuskureilla on symmetriset käyttöominaisuudet, jotka tarjoavat sekä merkittäviä pesuallas- että lähdeominaisuuksia.Tulotilassaan portin B-nastat, kun ne vedetään ulkoisesti matalaan tilaan, toimittavat virtaa, kun vetovastukset ovat kiinni.Lisäksi portin B-nastat siirtyvät korkean impedanssin tristato-tilaan, kun nollaustila laukaistaan ​​kellon tilasta riippumatta.PB6: n rooli voi vaihdella kellon valinta -sulake -asetusten perusteella, jotka toimivat joko tulona kääntyvään oskillaattorin vahvistimeen tai tuloksi sisäisen kellon käyttöpiiriin.Samoin kellon valinta -sulake -asetusten alla PB7: tä voidaan käyttää lähteenä kääntyvästä oskillaattorin vahvistimesta.Jos sisäistä kalibroitua RC -oskillaattoria käytetään Chip Cell -lähteenä, PB7: tä ... 6 käytetään TOSC2: na ... 1 asynkronisen ajastimen/coorse2 -sisääntulo, jos AS2 -bitti ASSR: ssä asetetaan.

Portti C (PC5: 0): Toimii monipuolisena 7-bittisenä kaksisuuntaisena I/O-porttina, joka on varustettu sisäisillä vetovastuksilla jokaiselle yksittäiselle bittille.PC5 ... 0 lähtöpuskurilla on tasapainoiset ajoominaisuudet, jotka tarjoavat sekä vankan uppoamisen että hankintakapasiteetin.Kun portin C-nastat asetetaan tuloiksi ja ulkoisesti vedetään matalaksi, ne tarjoavat virran lähteen, kun vetovastukset ovat kiinni.Lisäksi aktiivisen nollausolosuhteen sattuessa portin C -nastat asetetaan kolmitettuun tilaan kellon toimintatilasta riippumatta.

PC6/RESET: Kun RSTDISBL -sulake on asetettu, PC6 toimii I/O -nastana, ja on tärkeää olla tietoinen siitä, että PC6: n sähköiset ominaisuudet vaihtelevat toisistaan ​​portin. Sitä vastoin, jos RSTDISBL -sulake ei ole ohjelmoitu, PC6 toimii nollaustulona.Kun tässä nastalla on alhainen taso, joka ylittää vähimmäispulssin pituuden, nollaussignaali syntyy kellon tilasta riippumatta.

Portti D (PD7: 0): on 8-bittinen monipuolinen I/O-portti, jossa on sisäiset vetovastukset, jotka voidaan valita itsenäisesti jokaisesta bitistä.Portin D lähtöpuskureilla on tasapainoiset käyttöasteet, jotka kykenevät sekä korkeaan pesualtaan että lähdeoperaatioihin.Portin D-nastat toimittavat tuloina, jos ne vedetään ulkoisesti alhaiseksi, kun vetovastukset ovat käytössä.Palautusolosuhteiden tapauksessa, vaikka kello on passiivinen, portin D -nastat syöttävät Tristate -tilan.

AVCC: Toimii A/D -muunnin jännitehuokkatappina, joka kattaa PC3: 0 ja ADC7: 6.Se on linkitettävä ulkoisesti VCC: hen riippumatta ADC: n käytöstä.Jos ADC: tä käytetään, se tulisi kytkeä VCC: hen alipäästösuodattimen kautta.On välttämätöntä tunnistaa, että PC6 ... 4 Käytä digitaalista syöttöjännitettä, VCC.

AREF: A/D -muuntimen analoginen referenssitappi.

ADC7: 6 (vain TQFP- ja VQFN -paketti)

TQFP- ja VQFN -pakettikokoonpanoissa ADC7: 6 -toiminto analogisina tuloina A/D -muunnin.Nämä nastat vetävät tehoa analogisesta syöttöstä ja toiminnasta 10-bittisinä ADC-kanavina.

Kuinka optimoida ATMEGA328-PU: n suorituskyky?

Perifeerinen optimointi

Voimme harkita oheislaitteiden hienosäätöä ATMEGA328-PU: n suorituskyvyn parantamiseksi.Tähän voi liittyä tarpeettomien oheislaitteiden deaktivointi tai niiden toimintatapojen ja tiedonsiirtonopeuksien optimointi ohjelmoinnin avulla erityisvaatimuksista riippuen.

Taajuus ja jännitteen optimointi

Merkittävät energiansäästöt voidaan saavuttaa vähentämällä sirun energiankulutusta vähentämällä sen toimintataajuutta ja jännitettä.Esimerkiksi toimintataajuuden minimointi alhaisimmalle tarvittavalle tasolle voi vähentää transistorin kytkentä- ja kondensaattorin lataus-/purkamishäviöitä, mikä johtaa vähentyneeseen virrankulutukseen.

Virran optimointi

Käytännöllisissä sovelluksissa voimme käyttää erilaisia ​​menetelmiä virtalähteen optimointiin.Voimme esimerkiksi säästää energiaa sammuttamalla tarpeettomat laitteet tai ohjelman virranhallintatapojen ja herätysaikojen optimoimiseksi.Nämä toimenpiteet voivat auttaa pidentämään huomattavasti laitteen akkua, parantaen samalla laitteen reagointinopeutta ja käyttötehokkuutta.

Laitteiston optimointi

Esimerkiksi käyttämällä nopeampaa muistia ja vähentämällä vastus- ja kondensaattorin arvoja, se voi parantaa aluksen suorituskyvyn optimointia.

Koodin optimointi

Esimerkiksi silmukoiden lukumäärän vähentäminen, rekursion käytön välttäminen, algoritmien ja tietorakenteiden optimointi jne. Lisäksi voimme harkita myös kokoonpanokielen tai C ++ -kielen käyttöä koodin tehokkuuden parantamiseksi.

Usein kysyttyjä kysymyksiä [UKK]

1. Mikä on atmEGa328-PU?

ATMEGA328-PU on ATMEL: n (nykyinen mikrosiru-tekniikka) mikrokontrolleri, joka kuuluu AVR-perheelle.Sitä käytetään yleisesti sulautetuissa järjestelmissä ja on mikrokontrolleri monien Arduino -levyjen ytimessä.

2. Mikä on ATMEGA328-PU: n kellonopeus?

ATMEGA328-PU toimii tyypillisesti kellunopeudella 16 MHz.Se voidaan kuitenkin määrittää toimimaan eri kellotaajuuksilla.

3. Mikä on ATMEGA328-PU: n käyttölämpötila-alue?

AMEGA328 -PU: n käyttölämpötila vaihtelee - 40 ° C - 85 ° C.

4. Mikä on ATMEGA328-PU: n käyttö?

Yleisesti käytetty monissa projekteissa ja itsenäisissä järjestelmissä, joissa tarvitaan yksinkertaista, vähävoimista, edullista mikrokontrolleria.Yleisin toteutus on suositulla Arduino -kehitysalustalla, nimittäin Arduino Uno-, Arduino Pro Mini- ja Arduino Nano -mallit.
