Vastuksia kuvataan usein osiksi, jotka ohjaavat virtaa, säätävät jännitettä ja jakavat energiaa piirissä.Vaikka tämä on totta, he todella tekevät enemmän.Vastuksen sisällä on erityinen materiaali, joka muuttaa osan sähköenergiasta lämmöksi turvallisella ja ohjattavalla tavalla.Tämän vuoksi vastukset eivät ole vain yksinkertaisia ​​komponentteja, ja vastukset ovat tärkeitä laitteita, jotka auttavat sähkön virtausta sujuvasti ja turvallisesti kaikenlaisissa elektroniikassa.

Luettelo

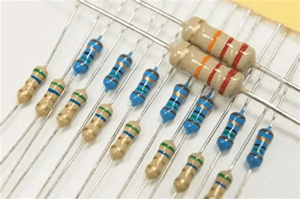

Kuva 1. Vastukset

Mikä on vastus?

Eräs vastus on pieni elektroninen osa, joka hallitsee sähkövirran virtausta piirissä.Se vähentää tai rajoittaa kuinka paljon sähkö kulkee läpi, mikä auttaa suojaamaan muita komponentteja ja pitämään piirin toimimassa kunnolla.Vastukset mitataan ohmeina (ω) ja niitä löytyy melkein jokaisesta elektronisesta laitteesta puhelimista ja televisioista autoihin ja tietokoneisiin.

Vastusluokitukset

Kiinteät vastukset

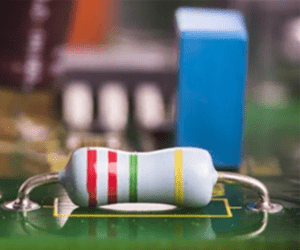

Kuva 2. Kiinteät vastukset

Kiinteät vastukset ovat yleisin vastustyyppi.Niiden vastusarvo on asetettu, kun ne tehdään, eikä niitä voida muuttaa.Vaikka ne näyttävät yksinkertaisilta, kiinteitä vastuksia on erityyppisiä, kukin suunniteltu tiettyihin käyttötarkoituksiin.

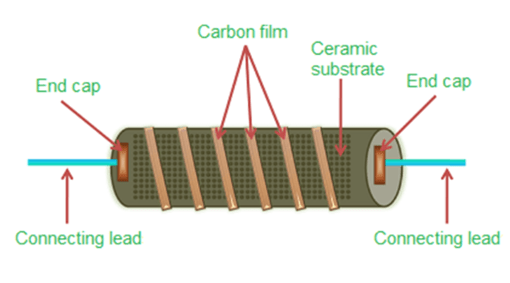

Kuva 3. Hiilikalvovastukset

Hiilikalvovastukset ovat halpoja ja helppo valmistaa, joten niitä levitetään pienissä kodinkoneissa tai elektronisissa peruslaitteissa, joissa ei vaadita erittäin suurta tarkkuutta.Metallikalvovastukset ovat tarkempia ja vakaampia, mikä tekee niistä hienoja herkillä laitteilla, kuten lääkinnällisissä laitteissa.Metallioksidivastukset voivat käsitellä korkeita lämpötiloja, joita käytetään teollisuuskoneissa ja automaatiojärjestelmissä, jotka kulkevat pitkiä tunteja.

Muuttuvat vastukset

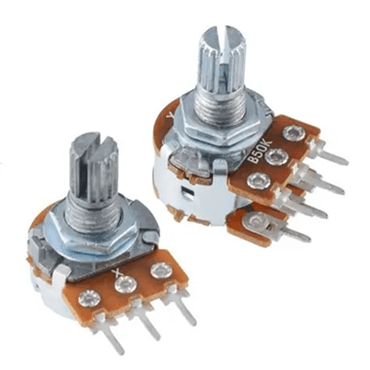

Kuva 4. Muuttujavastukset

Muuttuva vastus on eräänlainen vastus, jonka arvoa voidaan muuttaa.Toisin kuin kiinteät vastukset, ne eivät pysy samoina.Voit säätää niitä kääntämällä nuppia, siirtämällä liukusäädintä tai käyttämällä muita säätimiä.Tämä tekee niistä hyviä laitteissa, joissa sinun on vaihdettava virta tai jännite.

Muuttuvia vastuksia on erilaisia.Säädettäviä vastuksia löytyy paikoista, joissa tarvitaan nopeita muutoksia, kuten äänenvoimakkuuden kääntäminen tai alas kaiuttimeen.Asteittaisilla potentiometreillä on asteikko, joka mahdollistaa tarkempia muutoksia, ja ne löytyvät laboratoriolaitteista ja mittausvälineistä.Monen käännöksen potentiometrit on valmistettu erittäin hienosta hallinnasta.He tarvitsevat useita käännöksiä resistenssin muuttamiseksi, minkä vuoksi ne ovat hienoja tieteellisissä ja tarkkaan koneissa.

Erikoisvastukset

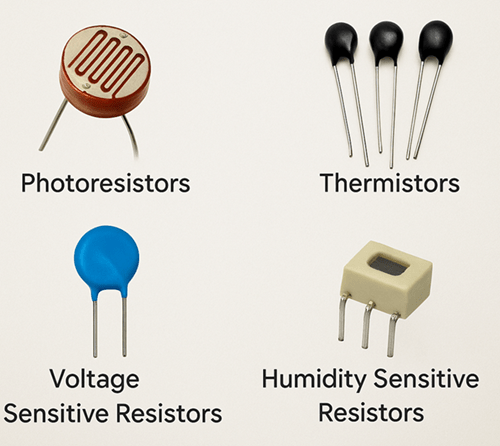

Kuva 5. Erityiset vastukset

Erityiset vastukset on suunniteltu tiettyihin tehtäviin, joita tavalliset vastukset eivät voi tehdä.Ne eivät vain hallitse virtaa, vaan reagoivat myös lämpötilan, valon tai muiden olosuhteiden muutoksiin.Esimerkiksi termistorit muuttavat vastustuskykyään lämpötilan kanssa, ja ne nähdään laitteissa, kuten ilmastointilaitteissa, lämmittimissä ja automoottoreissa.Valosta riippuvat vastukset (LDR) muuttavat niiden vastustuskykyä valotasojen perusteella, ja niitä käytetään katuvaloissa, kameroissa ja aurinkovalaisimissa.Tarkkuusvastukset tehdään erittäin tarkalla arvolla ja niitä käytetään tieteellisissä instrumenteissa.Siellä on myös sulavia vastuksia, jotka toimivat kuten sekä vastus että sulake, suojaamalla piirejä palaamalla turvallisesti, jos virta on liian korkea.

Piirien vastusroolit

Virran rajoittaminen - Vastukset suojaavat piirin osia vähentämällä kuinka paljon virtaa.Esimerkiksi LED tarvitsee vastuksen, joten se ei palaa liikaa virrasta.

Jännitteen säätäminen - Vastukset voivat jakaa jännitteen pienempiin tasoihin.Muuttuvat vastukset, kuten nuppit tai liukusäätimet, antaa sinun säätää esimerkiksi äänenvoimakkuutta tai näytön kirkkautta.

Energian jakelu - Vastukset auttavat jakamaan virran ja jännitteen tasaisesti piirin eri osien välillä.Tämä pitää kaiken sujuvasti ja estää ylikuormituksia.

Stabiloiva jännite - Vastukset auttavat pitämään jännitteen vakaana.Tätä vaaditaan herkissä järjestelmissä, kuten lääketieteellisissä koneissa tai tietokonepalvelimissa, joissa voi tapahtua odottamattomia muutoksia.

Lämpötilan kompensointi - Jotkut vastukset, kuten termistorit, muuttavat vastustustaan ​​lämpötilassa.Niitä levitetään lämmittimissä, autoissa ja antureissa piireiden säätämiseksi, kun se tulee kuumemmaksi tai kylmemmäksi.

Suodatus ja vaimennus - Yhdistettynä kondensaattoreihin vastukset suodattavat kohinaa tai häiriöitä signaaleihin.Tämä tekee järkevämmäksi äänijärjestelmissä ja saa viestintälaitteet toimimaan paremmin.

Kalibrointi ja sovitus - Tarkkuusvastuksia tehdään tarkkojen arvojen tarkistamiseksi ja asettamiseksi mittaustyökaluihin.Ne vastaavat myös radioiden ja viestintäjärjestelmien signaaleja, joten kaikki toimii tehokkaasti.

Vastusmateriaalit ja rakennus

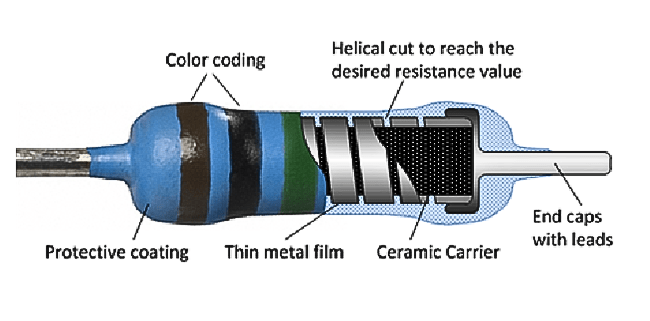

Kuva 6. Vastusmateriaalit ja rakenne

Vastukset on valmistettu erilaisista materiaaleista, ja materiaali päättää, kuinka ne toimivat piirissä.Jotkut on valmistettu hiilestä, joka on halpaa ja jota käytetään yksinkertaisissa laitteissa.Toiset käyttävät metallikalvoa tai metallioksidia, jotka tekevät niistä tarkempia, vakaampia ja kykeneviä käsittelemään korkeampaa lämpöä, joten niitä tarvitaan lääketieteellisissä työkaluissa, teollisuuskoneissa ja virtalähteissä.Lankalevyiset vastukset rakennetaan kääntämällä erityinen lanka keraamisen ytimen ympärille, ja ne voivat käsitellä erittäin suuria tehoja, mutta ovat yleensä kooltaan suurempia.Siellä on myös paksu-elokuvien ja ohutkalvovastuksia, jotka ovat pieniä ja yleisiä jokapäiväisessä elektroniikassa, kuten puhelimissa ja tietokoneissa.Ja jotkut vastukset käyttävät erityisiä materiaaleja, jotka reagoivat ympäristöön, kuten termistoreita, jotka muuttuvat lämpötilan ja valosta riippuvien vastusten (LDR) kanssa, jotka muuttuvat valon kanssa.Tyypistä riippumatta jokaisella vastuksella on vahva pohja (usein keraaminen), resistiivinen materiaali, metallipäät kytkemistä piiriin ja suojapinnoite, jotta se olisi turvassa vaurioilta.

Johtopäätös

Vastukset ovat enemmän kuin vain osia, jotka vähentävät sähköä.He pitävät piirejä turvassa, vakaina ja työskentelevät niin kuin heidän pitäisi.Eri työpaikoista tehdään erityyppisiä vastuksia, yksinkertaisista laitteista koteissamme tarkkoihin työkaluihin tieteen ja teollisuuden.Tietämällä tyypit, roolit ja materiaalit, voit nähdä paremmin, kuinka vastukset tekevät elektronisista laitteista luotettavia ja hyödyllisiä.
