Mikä on Gunn Diode?Symboli, toiminta, rakentaminen ja käyttötarkoitukset
2025-12-29 4819

Gunn-diodi on elektroninen laite, joka on valmistettu tuottamaan korkeataajuisia mikroaaltosignaaleja.Toisin kuin tavalliset diodit, Gunn-diodissa ei ole PN-liitosta eikä sitä käytetä tasasuuntaukseen.Tämä artikkeli selittää lisää Gunn-diodista.

Katalogi

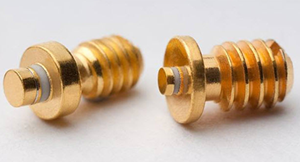

Kuva 1. Gunn Diode

Mikä on Gunn Diode?

A Gunn diodi on elektroninen laite, jota käytetään tuottamaan erittäin korkeataajuisia signaaleja, erityisesti mikroaaltoja.Nämä signaalit ovat GHz-alueella, mikä tarkoittaa, että ne ovat paljon nopeampia kuin tavalliset elektroniset signaalit.Toisin kuin tavalliset diodit, Gunn-diodia ei käytetä AC:n muuntamiseen tasavirraksi, eikä se toimi kuten tavallinen diodikytkin.Sen sijaan se toimii signaaligeneraattorina luoden korkeataajuisia aaltoja, kun DC-jännitettä käytetään.

Gunn-diodeja käytetään tutkajärjestelmissä, nopeusaseissa, liiketunnistimissa, mikroaaltolähettimissä ja muissa.Gunn-diodit ovat pieniä, yksinkertaisia ​​ja luotettavia suurtaajuussovelluksiin.

Gunn Diodi symboli

Kuva 2. Gunn Diode -symboli

Gunn diodi symboli piirretään muodossa kaksi kolmiota vastakkain kahdella terminaalilla.Tämä muoto osoittaa, että Gunn-diodi ei ole a normaali diodi eikä siinä ole PN-liitosta.Symboli on symmetrinen, mikä tarkoittaa, että sitä ei käytetä AC:n tasasuuntaamiseen tasavirtaan.Kaksi terminaalia, yleensä kutsutaan anodi (A) ja katodi (C), ovat vain yhteyspisteitä.

Kuinka Gunn Diode toimii

Gunn-diodi toimii luomalla erittäin nopeita sähköisiä signaaleja, kun siihen syötetään tasajännite.klo matala jännite, virta kulkee normaalisti diodin läpi.Kun jännite muuttuu tarpeeksi korkea, elektronien käyttäytyminen diodin sisällä muuttuu.

Elektronit hidastuvat ja kerääntyvät pieniksi ryhmiksi, ns verkkotunnuksia.Nämä ryhmät siirtyvät diodin päästä toiseen.Joka kerta kun ryhmä liikkuu, se luo a virran pulssi.Monet pulssit, jotka tapahtuvat uudestaan ​​ja uudestaan, tuottavat korkeataajuisia signaaleja, yleensä mikroaaltouunissa.

Tämän erikoistoiminnon vuoksi Gunn-diodi näyttää negatiivinen vastuseli virta laskee, vaikka jännite nousee.Tästä syystä Gunn-diodi voi tuottaa mikroaaltosignaaleja.

Gunn Diode V-I ominaisuudet

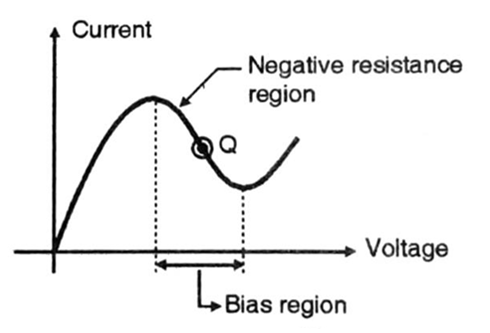

Kuva 3. Gunn-diodin V–I (jännite–virta) ominaiskäyrä

The Gunn-diodin V-I ominaisuudet näytä miten nykyinen (I) muuttuu milloin jännite (V) sovelletaan diodiin.Pienellä jännitteellä virta kasvaa normaalisti jännitteen kasvaessa.Tällä alueella Gunn-diodi käyttäytyy kuin normaali puolijohdelaite.

Kun jännite saavuttaa tietyn arvon, virta alkaa laskea, vaikka jännite jatkaa nousuaan.Tätä käyrän osaa kutsutaan negatiiviseksi differentiaaliresistanssialueeksi.Tämän epätavallisen käytöksen ansiosta Gunn-diodi voi tuottaa korkeataajuisia signaaleja.

Kun jännitettä nostetaan edelleen, virta alkaa taas kasvaa normaalisti.Negatiivinen differentiaaliresistanssialue on V–I-käyrän tärkein osa, koska se vastaa Gunn-diodin värähtelystä ja mikroaaltotoiminnasta.

Gunn Diodin rakentaminen

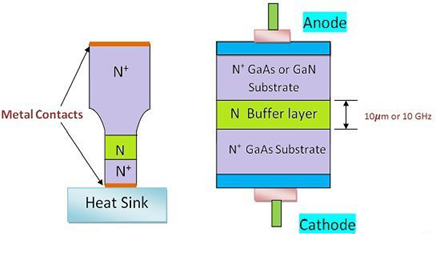

Kuva 4. Gunn-diodirakenne

Gunn-diodin rakenne on yksinkertainen verrattuna moniin muihin puolijohdelaitteisiin.Gunn-diodi valmistetaan yleensä vain N-tyypin puolijohdemateriaalista galliumarsenidi (GaAs) tai galliumnitridi (GaN).PN-liitosta ei ole, mikä tekee siitä erilaisen kuin tavalliset diodit.

Diodissa on kolme pääkerrosta.Keskikerros on ohut N-tyypin aktiivinen kerros, jossa erityinen Gunn-efekti tapahtuu.Tämän aktiivisen kerroksen molemmat puolet ovat voimakkaasti seostettuja N⁺ alueet.Nämä N⁺ alueet auttavat tarjoamaan hyvän sähkökontaktin ja sallivat virran kulkemisen helposti.

Laitteen kahteen päähän on kiinnitetty metallikoskettimet anodin ja katodin muodostamiseksi.Jäähdytyselementti on lisätty, koska Gunn-diodi tuottaa lämpöä suurtaajuuskäytön aikana.Aktiivikerroksen paksuus on hyvin pieni, mikä auttaa diodia toimimaan mikroaaltotaajuuksilla (GHz).

Gunn-diodin edut ja haitat

Gunn Diodin edut:

• Voi tuottaa erittäin korkeataajuisia signaaleja mikroaaltoalueella (GHz).

• Yksinkertainen rakenne, jossa käytetään vain N-tyyppistä materiaalia ilman PN-liitosta.

• Pieni ja kevyt, sopii kompakteihin elektronisiin malleihin.

• Nopea vasteaika, ihanteellinen mikroaaltovärähtelyyn.

• Tuottaa suhteellisen vähän melua verrattuna joihinkin muihin mikroaaltouunilaitteisiin.

• Laaja taajuussäätöalue, täydellinen RF-sovelluksiin.

• Hyvä taajuuden vakaus, kun käytetään asianmukaista esijännitystä ja jäähdytystä.

• Helppo integroida mikroaaltooskillaattoripiireihin.

• Pienempi käyttöjännite verrattuna laitteisiin, kuten IMPATT-diodeihin.

Gunn Diodin haitat:

• Pieni lähtöteho, ei sovellu suuritehoisiin mikroaaltouunijärjestelmiin.

• Kohtalainen tai alhainen hyötysuhde verrattuna nykyaikaisiin mikroaaltouuniin.

• Lämpötila vaikuttaa voimakkaasti, vaatii jäähdytyselementtejä tai jäähdytystä.

• Vaatii tarkan esijännityksen toiminnan ylläpitämiseksi negatiivisen resistanssin alueella.

• Rajoitettu taajuuden säätö verrattuna kideohjattuihin oskillaattoriin.

• Ei sovellu matalataajuisiin sovelluksiin (tehoton alle ~10 GHz).

• Ei voida käyttää tasasuuntaukseen, kytkemiseen tai vahvistukseen.

• Materiaalikustannukset (GaAs, GaN) voivat olla korkeammat kuin piilaitteet.

Gunn Diode -sovellukset

Tutkajärjestelmät – käytetään lyhyen kantaman tutka- ja Doppler-tutkayksiköissä.

Nopeuden mittauslaitteet – liikenteen nopeusaseet ja ajoneuvojen tunnistusjärjestelmät.

Liiketunnistimet – automaattiovet, turvahälyttimet ja ihmisten läsnäolotunnistimet.

Mikroaalto-oskillaattorit – käytetään signaalilähteinä RF- ja mikroaaltopiireissä.

Langattomat viestintäjärjestelmät – lyhyen matkan mikroaaltolinkit ja lähettimet.

Mikroaaltolähettimet – testaus- ja mittauslaitteet laboratorioissa.

Teolliset anturijärjestelmät – etäisyyden, sijainnin ja tason mittaus.

Automaattiset valaistusjärjestelmät – liikepohjainen valonsäätö.

Törmäyksenestojärjestelmät – ajoneuvon läheisyyden tunnistus.

Lääketieteelliset laitteet – Mikroaaltopohjaiset tunnistus- ja diagnostiikkalaitteet.

Satelliittiviestintä (pienitehoiset moduulit) – paikallisoskillaattorit joissakin järjestelmissä.

Elektroniset vastatoimilaitteet – pienitehoiset mikroaaltosignaalilähteet.

Ovenavaajat ja kulunvalvontajärjestelmät – liikkeentunnistus mikroaaltosignaalien avulla.

Gunn-dioditestausmenetelmät

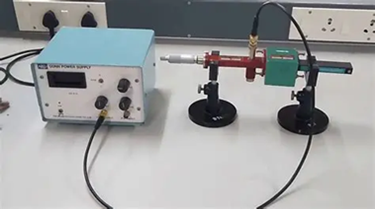

Kuva 5. Gunn Diode -laboratoriotestin asetukset

Gunn-diodin testaus eroaa tavallisen diodin testaamisesta.sinä ei voi käyttää yksinkertaista yleismittaria koska Gunn-diodissa ei ole PN-liitosta.

Yksi yksinkertainen testi on Tasajännitetesti.Liitä Gunn-diodi liitäntään a säädettävä DC-virtalähde ja nosta jännitettä hitaasti.Hyvä Gunn-diodi näyttää pisteen, jossa virta laskee, vaikka jännite kasvaa.Tämä osoittaa, että diodi toimii oikein.

Toinen testi on värähtelytesti.Gunn-diodi asetetaan mikroaaltooskillaattoripiiriin.Jos diodi on hyvä, se tuottaa mikroaaltosignaalin, joka voidaan havaita mikroaaltoilmaisimen tai taajuusmittarin avulla.

Voit myös tarkistaa lämpökäyttäytyminen.Gunn-diodi lämpenee käytön aikana.Jos lämpötila nousee liian nopeasti tai ulostulo muuttuu epävakaaksi, diodi voi olla viallinen.

Gunn Diode vs PIN Diode

Gunn-diodia käytetään, kun sinun on muodostettava mikroaaltosignaaleja, kun taas PIN-diodia käytetään olemassa olevien RF-/mikroaaltosignaalien ohjaamiseen tai vaihtamiseen.Ne palvelevat hyvin erilaisia ​​tarkoituksia, vaikka molemmat ovat suurtaajuuspiireissä.

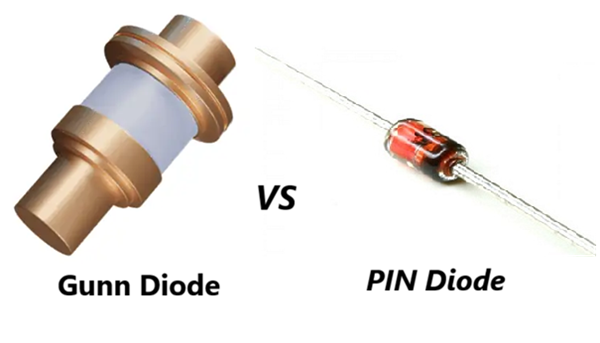

Kuva 6. Gunn-diodi vs. PIN-diodi

Ominaisuus	Gunn Diodi	PIN-koodi Diodi
Perustoiminto	Luo korkeataajuisia (mikroaalto)signaaleja	Säätimet tai kytkimet RF- ja mikroaaltouunisignaalit
PN-liitos	Ei PN-liitosta	Siinä on PN-liitos sisäisellä (I) kerroksella
Laitteen tyyppi	Mikroaaltouunin oskillaattori	RF-kytkin, vaimennin tai modulaattori
Toimintaperiaate	Toimii negatiivilla erovastus (Gunnin efekti)	Toimii vaihtamalla vastus sovelletulla harhalla
Signaalin generointi	Voi tuottaa signaaleja itsestään	Ei voi luoda signaaleja
Taajuusalue	Pääasiassa GHz (mikroaalto alue)	RF-mikroaaltoalue
Lähtöteho	Matala	Ei tuota tehoa
Painottaminen	Vaatii tarkan DC:n puolueellisuutta	Yksinkertainen eteenpäin tai käänteinen painotus
Oikaisu	Ei voida käyttää oikaisu	Ei tyypillisesti käytetty oikaisua varten
Yleisiä sovelluksia	Tutka, nopeusaseet, liiketunnistimia	RF-kytkimet, vaimentimet, vaiheensiirtimet

Miksi sinun pitäisi valita Gunn Diode?

Kannattaa valita a Gunn diodi jos tarvitset yksinkertaisen tavan tuottaa korkeataajuutta (mikroaalto) signaalit.Gunn-diodi on helppokäyttöinen, pienikokoinen ja toimii hyvin GHz-alueella.Gunn-diodi voi luoda mikroaaltosignaaleja yksinään, joten se ei tarvitse monimutkaisia ​​piirejä.

Gunn diodi on hyvä valinta tutka, liiketunnistimia, nopeusaseet, ja lyhyen kantaman langattomat järjestelmät jossa pieni teho riittää.Vaikka se ei sovellu suuritehoiseen tai matalataajuiseen käyttöön, Gunn-diodi on luotettava ja tehokas perusmikroaaltokäyttöön.

Johtopäätös

Gunn-diodi on yksinkertainen ja loistava laite mikroaaltosignaalien tuottamiseen.Sen ainutlaatuinen negatiivinen vastuskäyttäytyminen mahdollistaa sen toimimisen mikroaaltooskillaattorina.Vaikka sillä on alhaiset teho- ja tehokkuusrajat, se on ihanteellinen pienitehoisiin, korkeataajuisiin sovelluksiin, joissa vaaditaan pientä kokoa ja yksinkertaisuutta.
