Mitä sinun tulee tietää paneelitaulujen NEC-säännöistä
2026-04-22 391

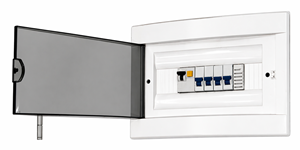

Sähköpaneelit ovat minkä tahansa rakennuksen sähköjärjestelmän sydän, ja niiden on täytettävä NEC:n turvallisuus- ja luotettavuusvaatimukset.Ne ohjaavat sähkön virtausta, suojaavat piirejä ja varmistavat, että asianmukaisia ​​asennusstandardeja noudatetaan.

Katalogi

Mitä NEC-sääntöjä sovelletaan paneelitauluihin?

Keskustauluihin sovelletaan yleisesti useita NEC-vaatimuksia. Työtila ja esteettömyys säännöt edellyttävät riittävän vapaata tilaa laitteen edessä turvallisen käytön ja huollon varmistamiseksi. Asennus ja listaus säännöt edellyttävät, että keskuskeskus ja sen komponentit asennetaan niiden luettelon ja merkintöjen mukaisesti. Paneelin suojaus ja kuormitusluokitus säännöt edellyttävät, että ylivirtasuoja ja paneelin luokitus on sovitettava oikein, erityisesti jatkuvilla kuormituksilla. Maadoitus ja liimaus säännöt edellyttävät asianmukaista järjestelmän maadoitusta, jossa nolla- ja maadoitus on liitetty huoltolaitteisiin, mutta erotettu alapaneeleihin. Piirin tunnistus säännöt edellyttävät, että piirit on merkittävä selkeästi, ja käyttämättömät aukot on suljettava kotelon turvallisuuden säilyttämiseksi.

Sähköpaneelin ja katkaisijan mitoitus

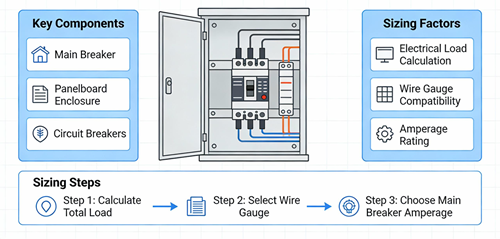

Kuva 2. Paneelin ja katkaisijan mitoitusopas

Prosessi, jossa valitaan oikea ryhmäkeskus ja katkaisijat sähkön kokonaiskuormituksen perusteella, mikä varmistaa turvallisen toiminnan, koodin noudattamisen ja varauksen tulevaa laajentamista varten.

1. Kuorman laskenta: Määritä sähkön kokonaistarve laskemalla yhteen kaikki kytketyt kuormat, mukaan lukien valaistus, yleiskäyttöiset pistorasiat, laitteet, LVI-järjestelmät ja moottorit tai muut erikoislaitteet.Tämä on kaikkien kokopäätösten perusta.

2. NEC-säädöt: Käytä vaadittuja koodikertoimia laskettuun kuormaan.Jatkuvat kuormat on nostettava 125 prosenttiin niiden arvosta.Kysyntätekijöitä voidaan käyttää kokonaiskuormituksen vähentämiseen, jos se on sallittua.Tietyillä laitteilla voi myös olla ainutlaatuisia vaatimuksia, jotka on sisällytettävä.

3. Paneelin koko: Valitse paneeli, jonka virtaluokitus on yhtä suuri tai suurempi kuin säädetty kuorma.Paneelissa tulee olla riittävästi piiritiloja ja lisäkapasiteettia tulevan kuormituksen kasvun varalle.

4. Katkaisijan mitoitus: Valitse katkaisijat, jotka suojaavat johtimia niiden kapasiteettinsa perusteella ja täyttävät samalla todelliset kuormitusvaatimukset.Katkaisijan arvo ei saa ylittää liitetyn johdotuksen sallittua kapasiteettia.

5. Lopullinen valinta: Kun olet tehnyt kaikki säädöt, pyöristä lähimpään vakiokokoon sekä paneelin että katkaisijoiden osalta.Asuinjärjestelmissä tämä johtaa usein 100 A:n tai suuremman paneelin valintaan kokonaiskuorman ja tulevien tarpeiden mukaan.

6. Esimerkkilaskenta: 3 000 W:n valaistuskuorma ja 5 000 W:n laitekuorma tuottavat yhteensä 8 000 W. 240 V:lla tämä on 33,3 A. Kun tarvittavat NEC-säädöt on tehty, valitaan seuraavat vakiopaneeli- ja katkaisijakoot.

Palvelun sisäänkäyntijohtimien perusteet

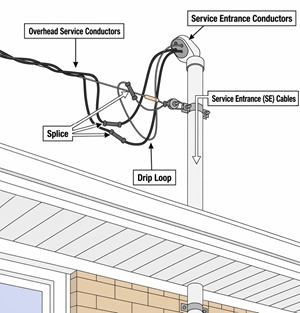

Kuva 3. Puollon sisääntulojohtimet apuohjelmasta paneeliin

Palvelun sisäänkäyntijohtimet kuljettaa virtaa apuohjelmasta paneeliin.Ne on mitoitettu lasketun kuormituksen ja kapasiteettiluokituksen perusteella, ja niissä on käytettävä hyväksyttyjä materiaaleja, kuten kuparia tai alumiinia.

Yleisiä kaapelityyppejä ovat mm SE, SER, ja SEU, samoin kuin KÄYTÄ ja KÄYTTÖ-2 maanalaisiin asennuksiin ja THHN, THWN, ja XHHW johtimia.Oikea johdintyyppi valitaan asennusympäristön, eristysluokituksen ja sovellusvaatimusten perusteella.

Sähköinen maadoitus ja liimaus

Kuva 4. Pääpaneelin maadoitus- ja liimausliitännät

Maadoitus ja liimaus ovat tärkeitä sähköturvallisuuden kannalta.Maadoitus yhdistää sähköjärjestelmän maahan, kun taas liimaus yhdistää metalliosat tarjotakseen turvallisen reitin vikavirralle.

Vuonna päähuoltopaneeli, nolla- ja maadoitus on liitetty pääliitoshypyllä.Tämä on ainoa kohta, jossa sidosten pitäisi tapahtua.

sisään alipaneelit, neutraali ja maa on erotettava toisistaan.Nollatanko on eristettävä ja maadoitustanko on liitettävä koteloon.

Jokaisen nollajohtimen on päätyttävä omaan liittimeensä.

Ulkopaneelin suojaus

Ulkopaneelit on suojattava säältä.

Vaatimukset:

• Käytä säänkestäviä koteloita (esim. NEMA 3R)

• Sulje kaikki aukot ja sisääntulokohdat

Asennusvinkkejä:

• Säilytä etäisyys seinistä kosteuden kertymisen vähentämiseksi

• Varmista tiukat seinäläpiviennit

Sähköiset turvalaitteet

Asenna suojalaitteet riskin vähentämiseksi.

GFCI (Ground Fault Circuit Interrupter)

Keittiössä, kylpyhuoneessa ja ulkotiloissa käytetty laite estää sähköiskun.

AFCI (Arc Fault Circuit Interrupter)

Makuuhuoneissa ja oleskelutiloissa käytetty laite auttaa estämään sähköpalot.

Ylijännitesuoja suojaa laitteita jännitepiikkeiltä.

Paneelin asennuksen tilantarve

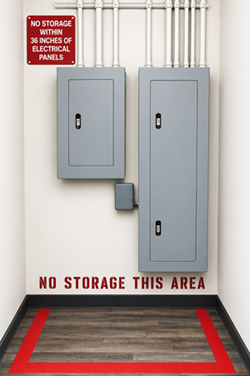

Kuva 5. Sähköpaneelin välys ilman säilytystilaa

Säilytä oikea työtila turvallisen käytön ja huollon varmistamiseksi.

Vähimmäisvarat

• Leveys: 30 tuumaa

• Syvyys: 36 tuumaa

• Korkeus: 6,5 jalkaa

Asennussäännöt

• Pidä alue vapaana säilytystilasta

• Asenna paneelit helposti saavutettaviin, hyvin valaistuihin paikkoihin

• Älä asenna kylpyhuoneeseen tai ahtaisiin tiloihin

• Asenna paneelit turvallisesti huoltojohtimien lähelle

Korkeusrajoitus

• Katkaisijan kahvan enimmäiskorkeus: 6 jalkaa 7 tuumaa

Paneelin kapasiteetti ja piirien merkintä

Pääsäännöt paneelin arvoa ei saa ylittää, noudattaa valmistajan ohjeita ja käyttää vain hyväksyttyjä katkaisimia.

Paneelin organisaatio vaatii pitämään johdot siistinä, jättämään tilaa tuleville piireille ja sulkemaan kaikki käyttämättömät aukot.

Merkintävaatimukset sisältää kunkin piirin selkeän tunnistamisen ja erityisten tarrojen, kuten makuuhuoneen 1 valot, keittiön pistorasian ja ilmastointilaitteen, käyttämisen.

Lisäkäytännöt sisältää tarrojen päivittämisen mahdollisten muutosten jälkeen ja huoltolaitteiden selkeän merkinnän.

Lopullinen NEC-asennuksen tarkistuslista

Lopputarkastukset varmistavat turvallisuutta ja noudattamista.Neutraali saa olla kiinnitetty vain pääpaneeliin, piirimerkinnän tulee olla tarkka ja täydellinen, ja kaikkien käyttämättömien aukkojen on oltava kunnolla sinetöity.

Nämä vaiheet parantavat turvallisuutta, auttavat läpäisemään tarkastuksia ja varmistavat pitkän aikavälin luotettavuuden.

Yleiset virheet vältettävät

• Neutraalin ja maadoituksen liittäminen osapaneeleihin

• Paneeleiden ylitäyttö

• Väärä katkaisijan koko

Johtopäätös

Keskustaulujen NEC-vaatimusten noudattaminen on tärkeää turvallisten ja luotettavien sähköjärjestelmien kannalta.Oikea koko, maadoitus, merkinnät ja suojaus auttavat ehkäisemään vaaroja ja parantamaan suorituskykyä.Kun NEC-standardeja noudatetaan, sekä laitteet että matkustajat ovat paremmin suojattuja.
