Mikä on kiihtyvyysanturi ja miten se toimii?
2025-10-30 4845

Kiihtyvyysanturit mittaavat, kuinka nopeasti jokin liikkuu tai muuttaa suuntaa.Ne auttavat laitteita havaitsemaan kallistuksen, tärinän ja iskun muuttaen liikkeet hyödyllisiksi tiedoiksi.Näitä antureita löytyy kaikesta älypuhelimista lentokoneisiin.Tässä artikkelissa keskustellaan kiihtyvyysantureista, niiden periaatteista, toiminnoista, tyypeistä ja sovelluksista.

Katalogi

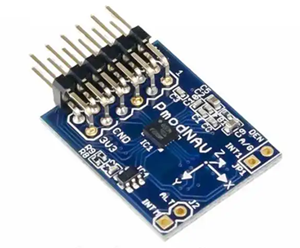

Kiihtyvyysmittarin anturin ymmärtäminen

Kiihtyvyysanturi on sähkömekaaninen laite että toimenpiteet kiihtyvyys korko nopeuden muutos ajan myötä.Yksinkertaisesti sanottuna se havaitsee kuinka nopeasti kohde kiihtyy, hidastuu tai muuttaa suuntaa.

Kiihtyvyysmittarit mittaavat oikea kiihtyvyys kiihtyvyys, jonka keho todella kokee suhteessa vapaaseen pudotukseen.Tämä eroaa koordinaattikiihtyvyydestä, joka riippuu tarkkailijan viitekehyksestä.Oikea kiihtyvyys on se, mitä henkilö tai laite fyysisesti tuntee, ja kiihtyvyysanturi havaitsee sen.

Pieni todiste massa (kutsutaan myös a seisminen massa) siirtyy hieman, kun laite kiihtyy, mikä muuttaa sähköistä ominaisuutta, kuten kapasitanssi tai vastus.Tämä muutos muunnetaan mitattavissa olevaksi tuotokseksi, tyypillisesti in metriä sekunnissa neliö (m/s²) tai g yksikköä.

Kiihtyvyysmittarit havaitsevat sekä staattisen kiihtyvyyden, kuten esim painovoima (käytetään kallistukseen ja suuntaamiseen) ja dynaaminen kiihtyvyys, kuten liike, tärinä tai isku.

Kiihtyvyysmittarianturin toimintaperiaate

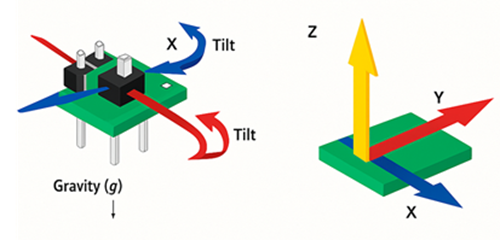

Kuva 2. 3-akselinen MEMS-kapasitiivinen kiihtyvyysmittari toimii

Ydinperiaate on samanlainen kuin jouseen kiinnitetty massa.Kestävä massa ripustetaan joustaviin palkkeihin tai jousiin anturin sisällä.Kun laite kiihtyy, massa vastustaa liikettä ja liikkuu hieman suhteessa anturin runkoon.Siirtymän määrä on verrannollinen käytettyyn kiihtyvyyteen.

Nykyaikaiset kiihtyvyysmittarit käyttävät MEMS-tekniikkaa integroida tämä rakenne piisirulle.Suunnittelusta riippuen liike muuttaa kapasitanssia, vastusta tai synnyttää pietsosähköisen varauksen.Elektroniikka vahvistaa ja säätelee sitten signaalia tuottaen lähtöarvon, joka edustaa kiihtyvyyttä.

Kiihtyvyysmittarin anturin päätoiminnot

• Mittaa lineaarinen kiihtyvyys yhtä, kahta tai kolmea akselia pitkin.

• Tunnista suunta ja kallistus painovoiman avulla.

• Tarkkaile tärinää ja iskuja vian havaitsemista ja ennakoivaa huoltoa varten.

• Ota käyttöön liikepohjainen ohjaus peleissä, droneissa ja elekäyttöliittymissä.

• Tukee virranhallintaa herätys- ja keskeytysominaisuuksilla.

• Auta navigoinnissa työskentelemällä gyroskooppien ja magnetometrien kanssa anturien yhdistämisessä.

• Tukee kalibrointia ja kompensointia tasaisten lukemien varmistamiseksi kaikissa olosuhteissa.

Erityyppiset kiihtyvyysanturit

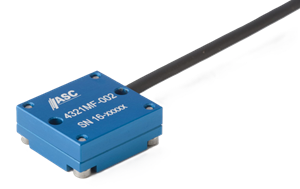

Kuva 3. Kapasitiivinen kiihtyvyysanturi

Kapasitiivinen: Mittaa kapasitanssin muutokset levyjen välillä.Ihanteellinen matalataajuiseen liikkeeseen, suuntaukseen ja vähän virtaa kuluttaviin sovelluksiin;yleistä älypuhelimissa ja puettavissa laitteissa.

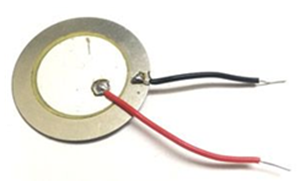

Kuva 4. Pietsosähköinen tärinäanturi

Pietsosähköinen: Luo latausta stressissä.Paras korkeataajuisen tärinän ja iskun mittaukseen.

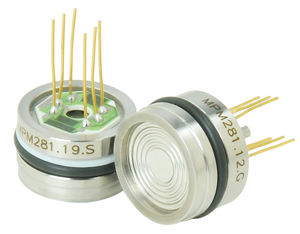

Kuva 5. Piezoresistiiviset paineanturit

Pietsoresistinen: Muuta vastusta jännityksen alaisena.Soveltuu sekä staattiseen että dynaamiseen kiihdytykseen, käytetään usein törmäystestauksessa ja vaativissa ympäristöissä.

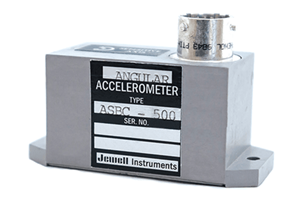

Kuva 6. Servo (voima-tasapaino) kulmakiihtyvyysmittari

Servo (voima-tasapaino): Käytä takaisinkytkentäohjausta massan pitämiseen paikallaan ja mittaa tasapainotusvoima.Tarjoa korkea tarkkuus ja pieni ajautuminen;käytetään navigoinnissa ja seismisessä valvonnassa.

Taajuusmuutos : Havaitse kiihtyvyys anturielementin resonanssitaajuuden siirtymien kautta.Tarjoaa korkean resoluution ja pitkän aikavälin vakauden rakenteelliseen seurantaan.

Kiihtyvyysmittarin lohkokaavio

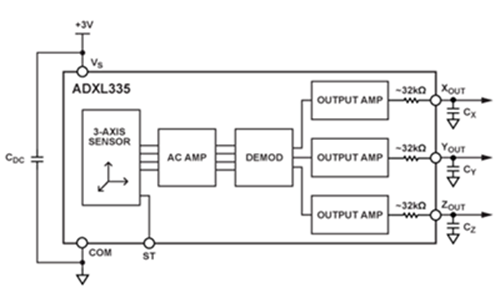

Kuva 7. ADXL335:n lohkokaavio, 3-akselinen analoginen MEMS-kiihtyvyysmittari

The ADXL335 on a 3-akselinen analoginen MEMS kiihtyvyysanturi, joka tunnetaan yksinkertaisuudestaan, alhaisesta virrankulutuksestaan ja selkeästä signaalivirrasta.

Teho- ja erotuspiiri stabiloituu jännite ja suodattimet melua.MEMS-anturielementti sisältää pieniä liikkuvia massoja, jotka siirtyvät kiihtyvyyden tapahtuessa aiheuttaen pieniä kapasitanssimuutoksia.Näitä signaaleja vahvistetaan, demoduloidaan ja suodatetaan puhtaiden tasavirtajännitteiden tuottamiseksi, jotka ovat verrannollisia kiihtyvyyteen.Lähtövahvistimet puskuroivat ja skaalaavat analogiset X-, Y- ja Z-signaalit ulkoista lukemista varten.

Suodatinkondensaattorit tasoittavat signaaleja vähentäen korkeataajuista kohinaa.Itsetestatappi käyttää tunnettua sähköstaattista voimaa varmistaakseen, että anturi toimii oikein.Lähdöt ovat lähellä keskisyöttöä nollassa ja siirtyvät suhteessa kiihtyvyyteen.

Kiihtyvyysmittarin tekniset tiedot

Erittely	Kuvaus
Dynaaminen alue	Suurin mitattava kiihtyvyys ennen vääristymistä, yleensä ilmaistuna ±g.
Taajuusvaste	Taajuusalue, jossa tulos pysyy tarkana.
Korkean taajuuden raja	Piste, jossa tarkkuus laskee resonanssi.
Matalan taajuuden katkaisu	Taajuus, jonka alapuolella herkkyys vähenee.
Melu	Pienin havaittava signaali, määritellään kohinatiheydeksi tai kokonaismeluksi tietyllä taajuusalueella.
Herkkyys	Tehon muutos yksikköä kohden kiihtyvyys (mV/g tai LSB/g).
Bias ja vakaus	Lähtösiirtymä nollassa kiihtyvyydestä ja sen ajautumisesta ajan tai lämpötilan mukaan.
Akseleiden välinen herkkyys	Liike havaittiin yhdellä akselilla näkyy virheenä toisessa.
Lämpötilakertoimet	Kuinka herkkyys ja harha vaihtelee lämpötilan kanssa.
Maadoitus	Onko tapaus maadoitettu vai eristetty, mikä vaikuttaa melun suorituskykyyn.
Shokkiluokitus	Anturin suurin kiihtyvyys kestää vaurioitta.
Lähtötyyppi	Analoginen tai digitaalinen ja tuettu käyttöliittymät.
Näytetaajuus ja aliasoinnin esto	Määrittää datan näytteenottonopeuden ja suodatus suhteessa kaistanleveyteen.

Kiihtyvyysanturin plussat ja miinukset

Plussat

• Tarkka liikkeen ja tärinän mittaus.

• Kompakti, kevyt ja pienitehoinen.

• Suuri herkkyys ja skaalautuva massatuotantoon.

• Hyödyllinen ennakoivissa kunnossapito-, navigointi- ja turvajärjestelmissä.

• Soveltuu useille eri toimialoille.

Miinukset

• Aloittaa melu-, ajautuma- ja toimintasäteen rajoituksille, erityisesti edullisissa malleissa.

• Ei voi mitata suoraan sijaintia;kaksoisintegrointi aiheuttaa virheitä.

• Taajuusalue vaihtelee anturityypin mukaan.

• Vaatii kalibroinnin ja vakaan asennuksen parhaan tarkkuuden saavuttamiseksi.

• Suorituskyky voi heikentyä äärimmäisissä ympäristöissä.

Sovellukset Kiihtyvyysanturi

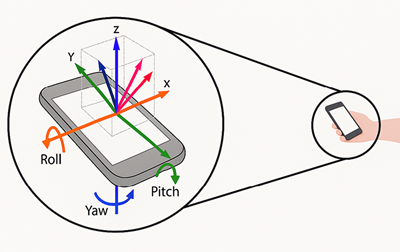

Kuva 8. Kiihtyvyysmittarin anturi matkapuhelimessa

Kiihtyvyysmittareita käytetään monilla aloilla liikkeen, tärinän ja kallistuksen mittaamiseen.Ne muuntavat fyysisen liikkeen sähköisiksi signaaleiksi analysointia ja ohjausta varten.

Inertiaalinen navigointi: Työskentele gyroskooppien kanssa IMU:issa arvioidaksesi sijaintia ja suuntaa, kun GPS ei ole käytettävissä.

Tärinävalvonta: Havaitse epätasapaino, kohdistusvirhe tai laakerien kuluminen moottoreissa ja turbiineissa ennakoivaa huoltoa varten.

Kuluttajaelektroniikka: Ota käyttöön näytön kierto, eleohjaus, askellaskenta ja pudotuksen tunnistus.

Ilmailu ja droonit: Tukee vakauden hallintaa ja navigointia.

Rakennevalvonta: Mittaa tuulen, liikenteen tai maanjäristysten aiheuttamaa tärinää rakenteellisen vakauden arvioimiseksi.

Lääketiede ja biomekaniikka: Seuraa aktiivisuutta, kuntoutusta ja rintakehän puristussyvyyttä elvytysharjoittelun aikana.

Ympäristön ja seismisen seuranta: Tallenna maan liike maanjäristyksen havaitsemis- ja varhaisvaroitusjärjestelmille.

Kiihtyvyysmittarit seuraavat kuinka paljon maa tai rakenne liikkuu maanjäristyksen aikana.Kolmiakseliset anturit mittaavat tärinää kaikkiin suuntiin ja näyttävät voimakkuuden ja suunnan.Kun ne asennetaan rakennuksiin tai siltoihin, ne auttavat arvioimaan turvallisuutta, havaitsemaan vaurioita ja tukemaan varhaisvaroitusjärjestelmiä.Jatkuva tai tapahtumiin perustuva seuranta voi osoittaa varhaisia ​​merkkejä vaurioista, kuten halkeamia, löystyneitä osia tai heikentynyttä materiaalia, mikä auttaa sinua havaitsemaan ongelmat ennen kuin niistä tulee vakavia.

Antureiden vertailu

Ominaisuus	Kiihtyvyysmittari	Gyroskooppi	Tärinä Anturi
Toimenpiteet	Lineaarinen kiihtyvyys	Kulmanopeus	Värähtelyn amplitudi/taajuus
Käytä Case	Kallistus, suunta, isku havaitseminen	Pyöriminen, vakaus, navigointi	Koneen kunto, resonanssi analyysi
Tyypillisiä sovelluksia	Älypuhelimet, puettavat laitteet, robotiikka	Dronit, gimbalit, ajoneuvot	Moottorit, sillat, teollisuus järjestelmät
Vahvuus	Kompakti, pieni teho	Tarkat kiertotiedot	Korkea herkkyys taajuudelle
Rajoitus	Pyörimistä ei voi mitata suoraan	Suurempi teho, voi ajautua	Rajoitettu tietylle taajuudelle bändit

Kiihtyvyysmittarin valinta

1. Mittausalue: Jätä marginaali odotettujen kiihtyvyyshuippujen yläpuolelle.

2.  Herkkyys ja resoluutio: Valitse suurempi herkkyys pienille signaaleille.

3. Kaistanleveys: Matala kaistanleveys kallistusta varten, leveä tärinää varten.

4. Virrankulutus: Käytä virransäästötiloja akkulaitteille.

5. Koko ja asennus: Varmista mekaaninen sovitus ja kohdistus.

6. Ympäristöluokitukset: Lämpötilan, iskujen ja kosteuden sieto.

7. Lähtö/liitäntä: Analogiset vs. digitaaliset ja viestintäprotokollat.

8. Kalibrointi ja diagnostiikka: Etsi itsetestaus- ja kompensaatioominaisuuksia.

9. Hinta ja saatavuus: Tasapainota suorituskyky tuotantotarpeiden kanssa.

Johtopäätös

Kiihtyvyysmittarit voivat olla pieniä, mutta niillä on suuri vaikutus nykyteknologiaan.Ne tekevät järjestelmistä älykkäämpiä, turvallisempia ja reagoivampia tunnistamalla liikkeen tarkasti.Oikealla valinnalla ja asetuksella ne auttavat parantamaan suorituskykyä, turvallisuutta ja luotettavuutta monilla toimialoilla.
